Aspiratore da tetto a torrino STC

cod. STC000000000000   20 giorni
Settori: Ventilazione
Applicazioni: Fissa
Problematiche: Fumi

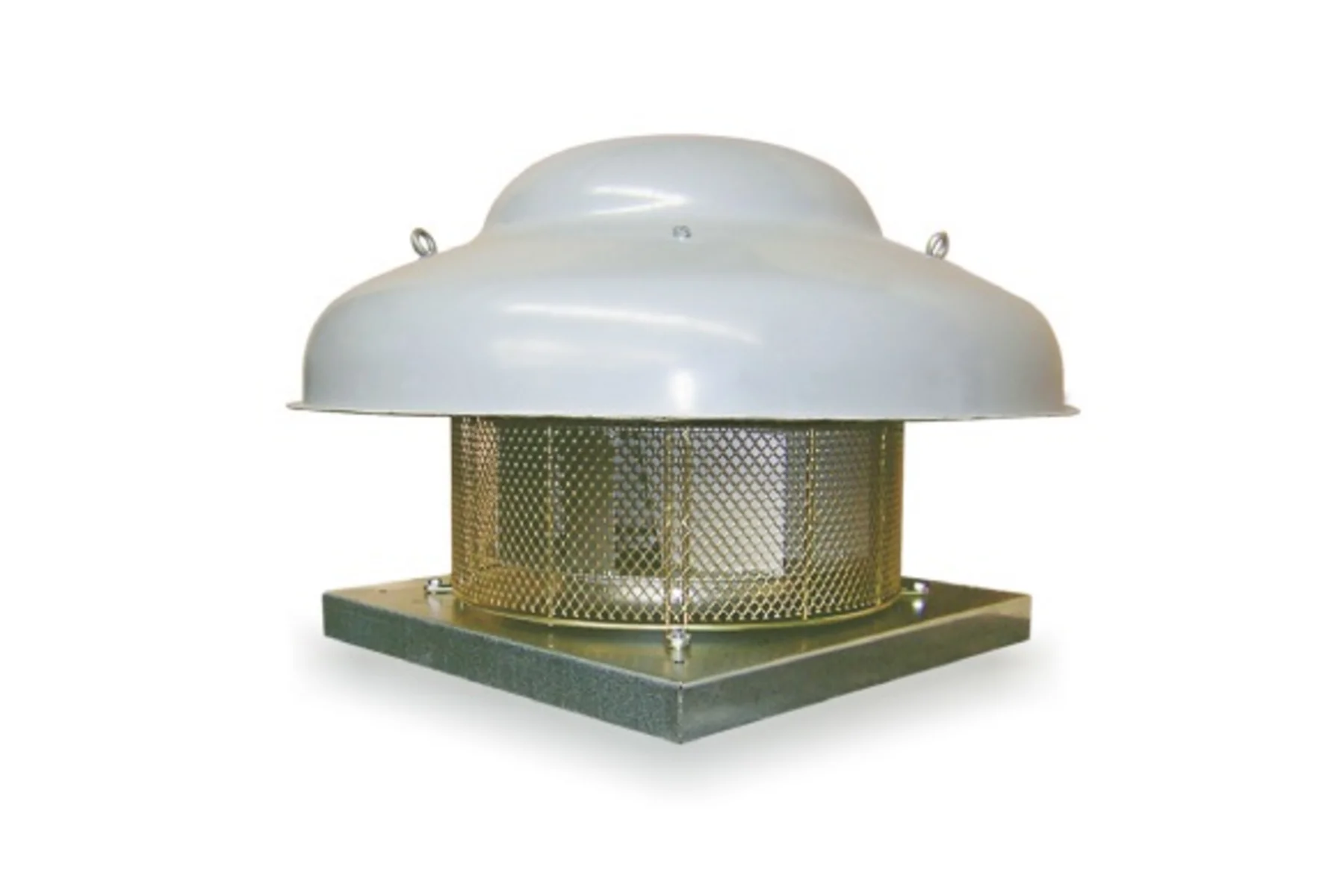

L’aspiratore da tetto a torrino STC con motore trifase è da utilizzare per aspirazioni dirette su locali da ventilare oppure canalizzate in tubazioni fino al tetto, ideale per muovere grandi volumi d’aria con modeste prevalenze. La costruzione industriale di questa serie, equipaggiata con motori UNEL–MEC, garantisce robustezza e affidabilità nel tempo.

Seleziona uno dei modelli disponibili
Codice Variante SKU Prezzo Prezzo in offerta Prodotti Nome Tempo di consegna Tabella Dati tecnici Diametro braccio Tipo braccio Lunghezza braccio Tipo banco Lunghezza MT Lunghezza mm Diametro Tipo cartuccia Superficie filtrante Q max Tubi di aspirazione ATEX Cartucce / Filtri Motore Watt Torrino Ventilatore Tipo Ventilatore Potenza motore Misura cm Misura mm Colore Lunghezza cavo Pressione max Spessore Diam. interno x Diam. esterno mm Efficienza Confezione Peso eff. % RPM Ampere max Avviamento Custodia dim Tabella dimensioni Variante attiva Prezzo
STC104T00000000 453 Aspiratore da tetto a torrino STC104T 15 1500 1 453,00 €
STC106T00000000 453 Aspiratore da tetto a torrino STC106T 15 1000 1 453,00 €
STC204T00000000 516 Aspiratore da tetto a torrino STC204T 15 2280 1 516,00 €
STC206T00000000 541 Aspiratore da tetto a torrino STC206T 15 1520 1 541,00 €
STC304T00000000 603 Aspiratore da tetto a torrino STC304T 15 3210 1 603,00 €
STC306T00000000 616 Aspiratore da tetto a torrino STC306T 15 2180 1 616,00 €
STC404T00000000 762 Aspiratore da tetto a torrino STC404T 15 4750 1 762,00 €
STC406T00000000 731 Aspiratore da tetto a torrino STC406T 15 3200 1 731,00 €
STC504T00000000 878 Aspiratore da tetto a torrino STC504T 15 7200 1 878,00 €
STC506T00000000 820 Aspiratore da tetto a torrino STC506T 15 4510 1 820,00 €
STC604T00000000 1052 Aspiratore da tetto a torrino STC604T 15 10600 1 1.052,00 €
STC606T00000000 928 Aspiratore da tetto a torrino STC606T 15 6800 1 928,00 €
STC608T00000000 965 Aspiratore da tetto a torrino STC608T 21 4500 1 965,00 €
STC706T00000000 1155 Aspiratore da tetto a torrino STC706T 15 9500 1 1.155,00 €
STC708T00000000 1180 Aspiratore da tetto a torrino STC708T 21 6300 1 1.180,00 €
STC806T00000000 1475 Aspiratore da tetto a torrino STC806T 21 13500 1 1.475,00 €
STC808T00000000 1431 Aspiratore da tetto a torrino STC808T 21 9500 1 1.431,00 €
STC906T00000000 1635 Aspiratore da tetto a torrino STC906T 21 18900 1 1.635,00 €
STC908T00000000 1615 Aspiratore da tetto a torrino STC908T 21 13000 1 1.615,00 €

Approfondimento

Perchè si utilizza l’aspiratore da tetto a torrino?

Lo scopo è quello di assicurare la necessaria qualità dell’aria negli ambienti, rimuovendo le sostanze nocive che in essi si generano, e sostituendo l’aria espulsa con analoghi quantitativi di aria esterna.

Inoltre viene utilizzato per smaltire il calore nel periodo estivo, soprattutto negli edifici industriali dove in genere non sono previsti impianti di condizionamento dell’aria.

Come si utilizza l’aspiratore da tetto a torrino?

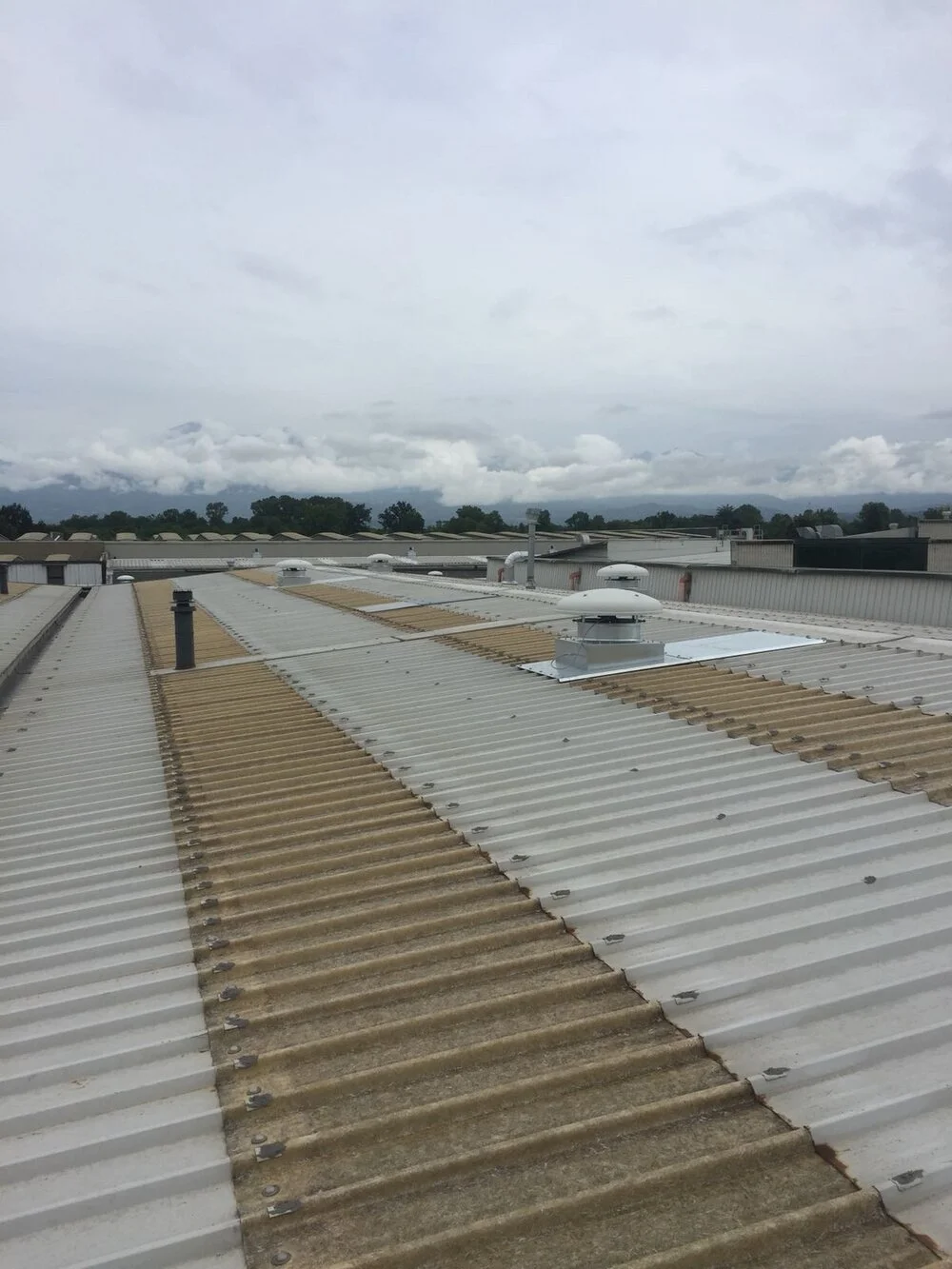

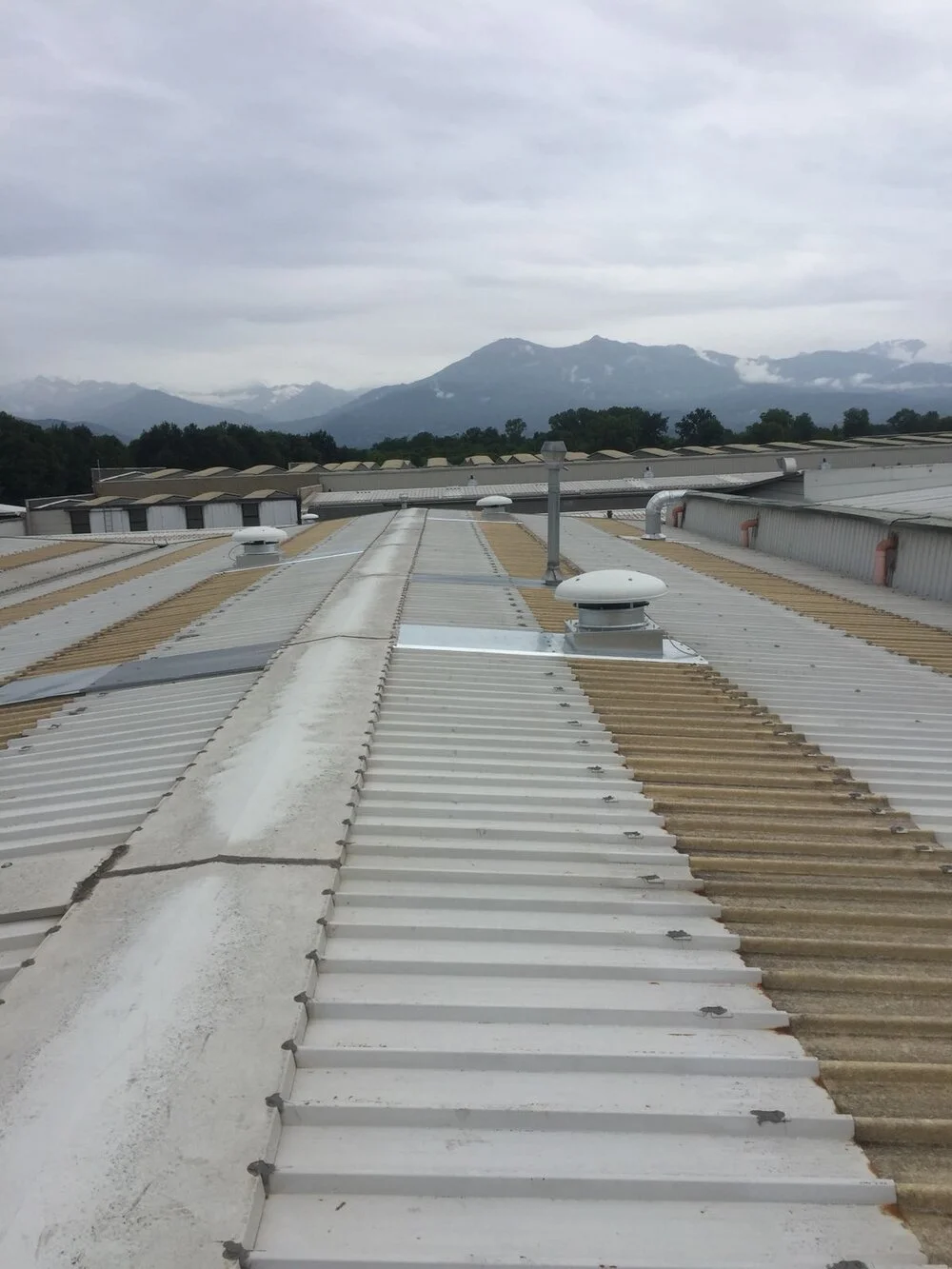

Viene installato normalmente sulla copertura dell’edificio. Il tetto che non deve essere per forza orizzontale, per compensare inclinazione e tipo di copertura vengono realizzati adattamenti ad hoc dal nostro ufficio tecnico.

Come si calcola la portata dell’aspiratore da tetto ?

In genere per le ventilazioni industriali si calcolano dai 3 ai 15 ricambi d’aria ogni ora, a seconda delle caratteristiche delle lavorazioni effettuate all’interno. L’aria espulsa rientra in modo naturale da aperture, porte, finestre, griglie oppure con un reintegro forzato attraverso altri ventilatori, ad esempio quelli a parete.

Struttura

  • Telaio di base in lamiera di acciaio zincato
  • Cappello di protezione realizzato in vetroresina stratificato resistente agli agenti atmosferici
  • Rete antinfortunistica esterna in acciaio zincato, protetta contro gli agenti atmosferici, secondo normativa UNI EN 294
  • Girante con pale rovesce ad alto rendimento, in lamiera nera saldata e verniciata equilibrata staticamente e dinamicamente secondo normativa UNI ISO 1940/BS 6861/1
  • Motore asincrono trifase o monofase, rendimento EEF 1 e 2, idoneo al funzionamento mediante regolazione di velocità, protezione IP 55 isolamento classe F, servizio S1, esecuzione 5, conforme alle specifiche IEC/ EEC (UNEL –MEC)

A richiesta

  • Versione con motorizzazione monofase, Volt 230 Hz 50
  • Versione per ambienti potenzialmente esplosivi certificata Atex
  • Versione con motorizzazione a doppia velocità trifase
  • Versione per alta temperatura
  • Versione con girante e base d’appoggio in acciaio Inox

 Installazione semplice

  1. Effettuare un foro circolare con diametro 50mm più largo di quello nominale
  2. Fissare il ventilatore utilizzando i 4 fori negli angoli del pannello, con tasselli o viti passanti

Istruzioni complete nel manuale all'interno della confezione (imballo di cartone).

Qualità superiore

  • 100% made in Italy
  • Certificazione CE secondo la dir. macchine
  • Manuale uso manutenzione in Italiano
  • Garanzia Italiana

Dati tecnici

Codice Potenza (kW) Portata nominale (m3 / h) Liv son (Db (A)) Peso (kg) Motore Poli
- STC104T00000000 0.12 1520 57 15 63A 4
- STC106T00000000 0.09 1050 50 15 63A 6
- STC204T00000000 0.18 2280 64 25 63B 4
- STC206T00000000 0.12 1520 52 25 63B 6
- STC304T00000000 0.25 3230 63 30 71A 4
- STC306T00000000 0.18 2180 59 30 71A 6
- STC404T00000000 0.55 4750 72 40 80B 4
- STC406T00000000 0.18 3150 60 40 71A 6
- STC504T00000000 0.75 7200 75 55 80B 4
- STC506T00000000 0.25 4500 65 55 71B 6
- STC604T00000000 1.5 10600 78 60 90L 4
- STC606T00000000 0.37 6750 68 60 80A 6
- STC608T00000000 0.18 4600 60 60 90S 8
- STC706T00000000 0.75 9500 69 75 90S 6
- STC708T00000000 0.37 6300 61 75 90S 8
- STC806T00000000 1.5 13500 72 95 100L 6
- STC808T00000000 0.55 3200 65 95 90L 8
- STC906T00000000 2.2 18900 75 110 112M 6
- STC908T00000000 1.1 13000 68 110 100L 8

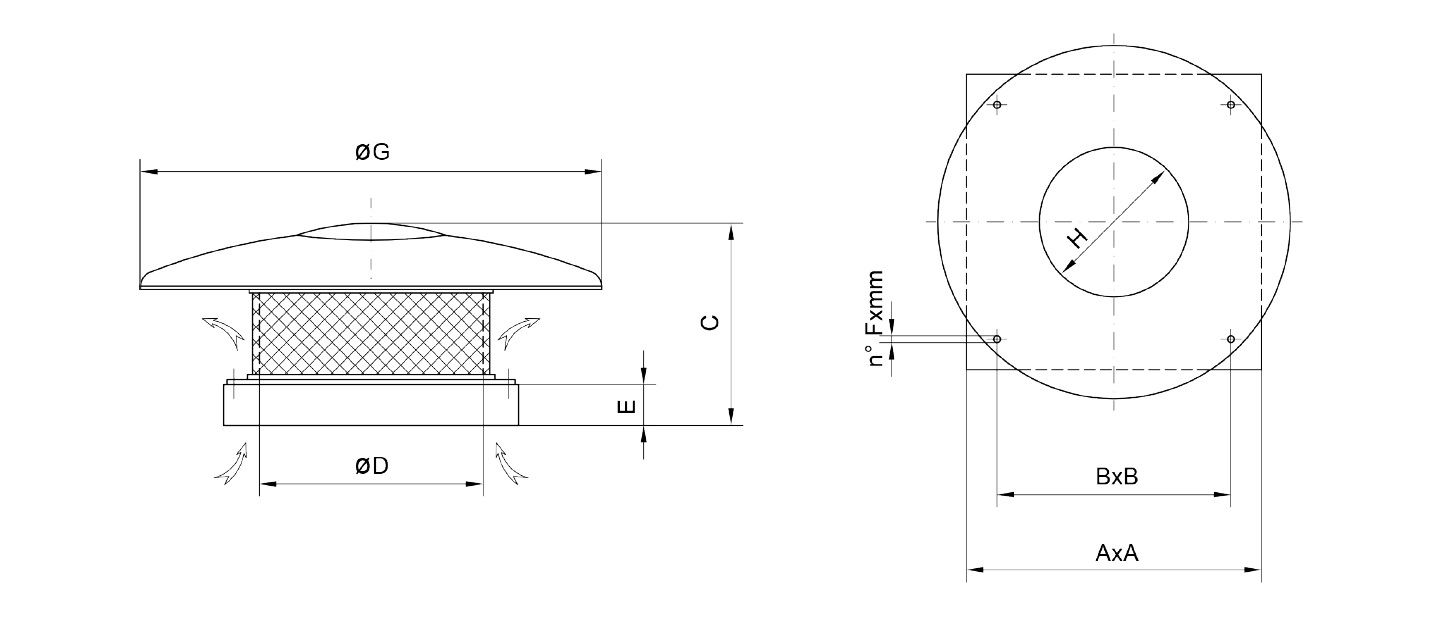

Dimensioni

Codice C E H ØD ØG AxA BxB n° Fxmm
- STC104T00000000 435 50 166 280 505 350 300 Ø4x9
- STC106T00000000 435 50 166 280 505 350 300 Ø4x9
- STC204T00000000 465 50 166 370 645 400 340 Ø4x9
- STC206T00000000 465 50 166 370 645 400 340 Ø4x9
- STC304T00000000 540 50 218 450 840 500 404 Ø4x9
- STC306T00000000 540 50 218 450 840 500 404 Ø4x9
- STC404T00000000 550 50 266 480 840 560 460 Ø4x9
- STC406T00000000 550 50 266 480 840 560 460 Ø4x9
- STC504T00000000 635 50 283 533 1025 630 530 Ø4x9
- STC506T00000000 635 50 283 533 1025 630 530 Ø4x9
- STC604T00000000 650 50 232 611 1025 710 610 Ø4x9
- STC606T00000000 650 50 232 611 1025 710 610 Ø4x9
- STC608T00000000 650 50 323 611 1025 710 610 Ø4x9
- STC706T00000000 670 50 368 685 1190 800 700 Ø4x9
- STC708T00000000 670 50 368 685 1190 800 700 Ø4x9
- STC806T00000000 825 50 403 750 1190 900 800 Ø4x9
- STC808T00000000 825 50 403 750 1190 900 800 Ø4x9
- STC906T00000000 870 50 456 750 1190 900 800 Ø4x9
- STC908T00000000 870 50 456 750 1190 900 800 Ø4x9

Accessori

  Nome Codice Prezzo
Serranda a gravità per torrini STC SERRANDASTC0000
A partire da:
148,00 150,00 148,00 153,00 174,00 196,00 220,00 285,00 290,00

photogallery

documentazione

Scheda tecnica (SecureAir_SP_STC000000000000_2023_05_31_it.pdf)
