Aspirazione dei fumi da taglio laser: principi tecnici e progettazione dei sistemi di filtrazione

L’aspirazione fumi da taglio laser è un elemento fondamentale per garantire sicurezza, qualità del taglio e continuità produttiva nelle lavorazioni su lamiere e materiali ferrosi. A seconda della tipologia di lavoro e tecnologia, durante il taglio laser si generano grandi quantità di fumi metallici ultrafini, che devono essere correttamente captati e filtrati per rispettare normative come EN ISO 15012-4, EN 16740 e linee guida ACGIH.

Perché l’aspirazione dei fumi da taglio laser è critica

Il processo laser vaporizza il metallo istantaneamente, producendo particolato sub-micrometrico (<1 μm), vapori ossidati e fumi ad alta temperatura.
L’assenza di sistemi aspiranti o una gestione sbagliata dell’aspirazione fumi da taglio laser può causare:

• contaminazione dell’ambiente di lavoro
• deposito di particelle sulle ottiche
• usura prematura della macchina
• cadute di qualità nel taglio

A livello tecnico le linee guida ACGIH e la EN ISO 15012-4 definiscono limiti, portate e criteri per garantire livelli di esposizione sicuri per gli operatori.

Tecniche di captazione per l’aspirazione dei fumi da taglio laser

L’aspirazione fumi da taglio laser può essere realizzata con due configurazioni principali:

1. Captazione a bordo macchina

È la soluzione più utilizzata nei laser 2D. La tavola di taglio è divisa in uno o più settori che aspirano direttamente nella zona di generazione del fumo.
Parametri tecnici fondamentali:

• portata: 2500–4000 m³/h per metro di tavola
• velocità nei condotti: ≥ 18–20 m/s (ACGIH)
• depressione: 1500–3000 Pa

2. Impianto centralizzato per più laser

Indicato per reparti con alto volume produttivo. Permette di:

• concentrare la filtrazione in un’unica unità
• ottimizzare costi e manutenzione
• gestire portate elevate (>20.000 m³/h)

Richiede però progettazione accurata di perdite di carico e bilanciamenti delle linee.

Sistemi filtranti per l’aspirazione dei fumi da taglio laser

La filtrazione è la fase più delicata nel trattamento dei fumi laser. Il particolato ultrafine richiede sistemi ad alta efficienza.

✔️ Filtri a cartuccia con pulizia pneumatica

Sono la migliore soluzione tecnica ormai utilizzata come standard industriale grazie alle loro caratteristiche uniche :

• efficienza elevata (>99%)
• bassa perdita di carico
• rigenerazione automatica delle cartucce
• lunga durata operativa

Ad esempio la nostra gamma di filtri  SFC-ECO utilizza filtri a cartuccia e tra le varie applicazioni può essere utilizzato  per l’aspirazione dei fumi da taglio laser, ideale sia come sistema singolo che in impianti centralizzati. Altri sistemi vengono dimensionati su richiesta.

✔️ Post filtri HEPA

Consigliati soprattutto per taglio di inox e materiali che generano particolato ultrafine.

✔️ Prefiltri metallici

Utilizzati per trattenere possibili scintille, residui e particelle grossolane prima delle cartucce principali.

Come dimensionare correttamente un sistema di aspirazione dei fumi da taglio laser

Il dimensionamento dell’aspirazione fumi da taglio laser richiede la valutazione di:

• Portata (Q)

Dipende dalla potenza del laser, dimensioni della tavola e caratteristiche dei settori di aspirazione.

• Pressione

Serve a vincere perdite di carico e garantire una captazione stabile.
Range: 1500–3500 Pa.

• Velocità dell’aria nei condotti

≥ 18–20 m/s per evitare depositi e garantire trasporto pneumatico costante.

Problematiche tipiche dell’aspirazione dei fumi da taglio laser

Le criticità più frequenti nei reparti laser includono:

• intasamento precoce dei filtri
• captazione insufficiente nei settori della tavola
• condotti troppo lunghi o con curve a stretto raggio
• ventilatori sottodimensionati
• assenza di filtrazione HEPA dove necessaria
• velocità dell’aria troppo bassa

Una progettazione tecnica corretta elimina queste inefficienze e garantisce stabilità al processo.

Stand-alone o centralizzato? Come scegliere la soluzione migliore

Sistemi stand-alone

Ideali per una singola macchina e per installazioni rapide.
Vantaggi:

• controllo dedicato della portata
• minore complessità impiantistica
• manutenzione semplificata

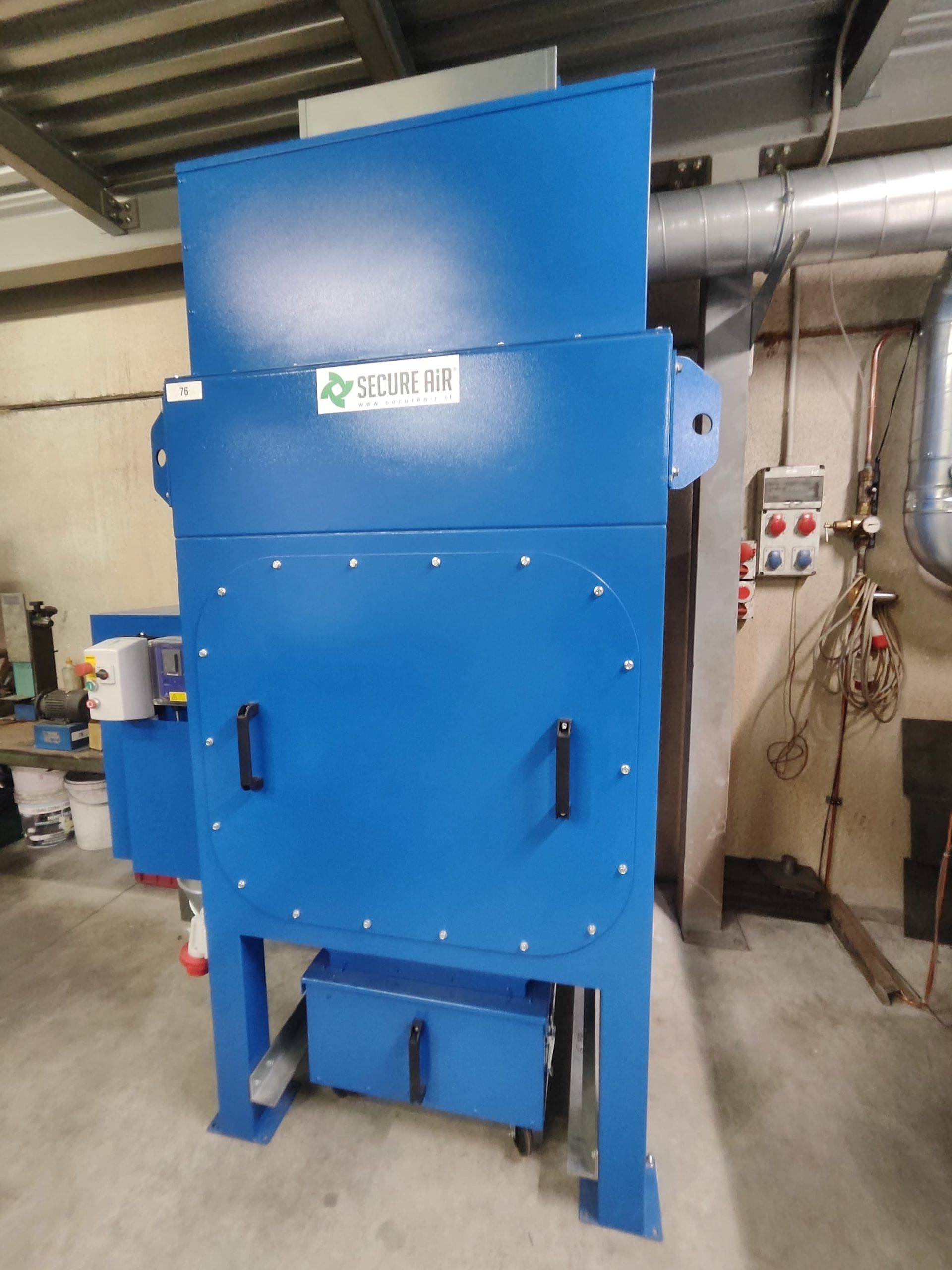

Prodotti come il SecureAir SFC-ECO rientrano in questa categoria.

Impianti centralizzati

Raccomandati quando si hanno più laser in produzione.
Vantaggi:

• una sola unità filtrante
• costi operativi ridotti nel tempo
• configurazioni più pulite e ordinarie

La corretta aspirazione dei fumi da taglio laser è un requisito tecnico fondamentale per la salute degli operatori, la qualità della lavorazione e l’affidabilità della macchina. Applicare le normative di riferimento e selezionare un sistema filtrante adeguato – come un filtro a cartucce con pulizia pneumatica – permette di ottenere un impianto efficiente, stabile e conforme agli standard internazionali.

Sul portale SecureAir sono disponibili soluzioni professionali dedicate alla gestione dei fumi generati nel taglio laser su lamiere e materiali ferrosi. Contattaci per scoprire la soluzione più adatta alle tue esigenze!
