Aspiratore fumi da parete PRV PRO con braccio a tubi rigidi e ventilatore
cod. PRV000000000000Il braccio aspirante articolato autoportante PRV PRO è la serie professionale dei bracci a tubi rigidi, con possibilità di ulteriori diametri rispetto al modello HRV160 e soprattutto dotato di pantografo quadruplo per stabilità garantita nel tempo.
E’ la soluzione ideale per captare fumi, gas e micropolveri il più vicino possibile all’operatore, come previsto dalle normative di sicurezza. Le vie respiratorie sono quindi protette da fumi e polveri di saldatura, molatura e altre lavorazioni.
I bracci aspiranti della serie PRV grazie ai pantografi esterni sono movimentabili in modo fluido e leggero in tutte le direzioni e mantengono la posizione desiderata per il massimo comfort di lavoro. Stabilità e precisione sono garantite dal sistema di molle e frizioni in materiale plastico.
La cappa aspirante è in lamiera zincata verniciata di colore nero, adatta a fumi caldi, con captazione ellittica e comoda maniglia ergonomica per un semplice e stabile posizionamento.
Aspiratore : SI / da collegare a tubazione di scarico a sezione circolare.
Vantaggi
- massima precisione grazie a pantografo quadruplo
- nessun componente immerso nel fluido aspirato
- perdite di carico minime
Installazione: a parete
Aspiratore: SI / da collegare a tubazione di scarico a sezione circolare
Temperatura di esercizio: da -20°C a +90°C
Depressione massima: 1600 Pa

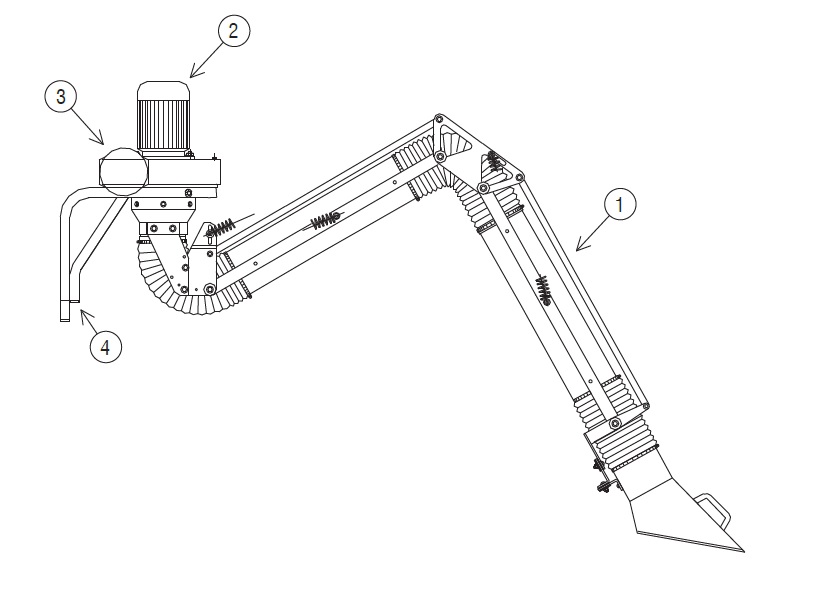

Struttura
- braccio PRM serie PRO (1),
- aspiratori (2) completi della riduzione quadro-tondo (3)
- mensola (4)

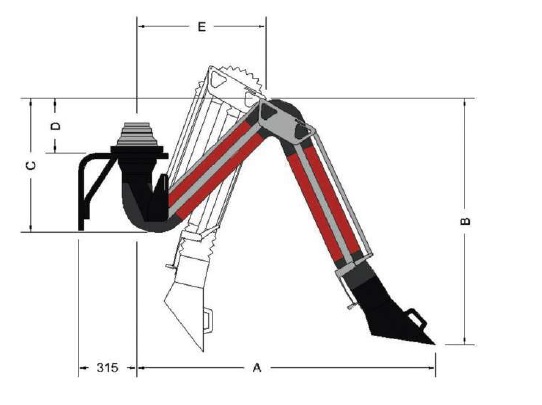

Misure
MODELLO | Dimensioni | Portata | Diam. tubazione | Lung. braccio | ||||
E mm | D mm | C mm | B mm | A mm | ||||
PRV1252 | 699 | 460 | 868 | 1445 | 2305 | 750 | 125 | 2 |
PRV1253 | 873 | 939 | 1346 | 1955 | 3305 | 750 | 125 | 3 |
PRV1254 | 1044 | 1408 | 1816 | 2455 | 4305 | 750 | 125 | 4 |
PRV1602 | 699 | 460 | 885 | 1515 | 2375 | 1250 | 160 | 2 |
PRV1603 | 873 | 939 | 1364 | 2025 | 3375 | 1250 | 160 | 3 |
PRV1604 | 1044 | 1408 | 1833 | 2525 | 4375 | 1250 | 160 | 4 |
PRV2002 | 699 | 460 | 905 | 1555 | 2415 | 2000 | 200 | 2 |
PRV2003 | 873 | 939 | 1384 | 2065 | 3415 | 2000 | 200 | 3 |
PRV2004 | 1044 | 1408 | 1853 | 2565 | 4415 | 2000 | 200 | 4 |
PRV2502 | 822 | 368 | 930 | 1666 | 2580 | 3000 | 250 | 2 |
PRV2503 | 996 | 847 | 1409 | 2176 | 3580 | 3000 | 250 | 3 |
PRV2504 | 1167 | 1316 | 1878 | 2676 | 4580 | 3000 | 250 | 4 |
