Banco aspirante SBF con filtri integrati
cod. SBF000000000000Il banco aspirante SBF è da utilizzare per aspirare fumi e polveri durante le operazioni di saldatura, sbavatura, levigatura o molatura di metalli e in tutti quei settori dove vengono effettuati trattamenti superficiali con abrasivi a secco.
In questa versione il banco è completo di filtri, occorre un ventilatore aspiratore esterno o un impianto centralizzato a cui collegarlo con adeguata pressione (vedere portate nominali).
Il banco aspirante SBF è la soluzione ideale per aspirare fumi e polveri e lavorare in sicurezza durante le operazioni di saldatura, sbavatura, levigatura o molatura di metalli. Il pratico e robusto piano del banco aspirante garantisce infatti un’aspirazione diffusa sul piano di lavoro e frontalmente, proteggendo le vie respiratorie dell’operatore.
La struttura del banco è realizzata in robusta lamiera zincata (a richiesta verniciata) pressopiegata dimensionata per resistere allo stress meccanico e dei pesi appoggiati.
Il piano di appoggio e di lavoro è composto da una struttura rinforzata on montanti laterali esterni al banco per scaricare il peso a pavimento
La paratia frontale aspirante è costruita in lamiera zincata punzonata per l’aspirazione dei fumi; a richiesta è disponibile in maglia metallica antirimbalzo per ammortizzare eventuali schegge di molatura.
La sezione filtrante è incorporata all’interno del banco e composta da due stadi:
- filtri piani metallici per scintille e particelle grossolane, composti da un telaio in profili a U in lamiera zincata, due reti di contenimento di filo di acciaio zincato elettrosaldato e media filtrante in strati di maglia metallica in calza cuspidata di alluminio.
- filtri a tasche rigide per polveri fini, composti da un telaio in polipropilene stampato ad alta resistenza meccanica all’interno del quale sono alloggiati i pannelli filtranti. La media filtrante è in carta di microfibra di vetro ignifuga e idrorepellente viene plissettata e distanziata uniformemente da separatori termoplastici.
Lateralmente viene realizzato il foro per lo scarico dell’aria filtrata con una uscita di sezione rettangolare di dimensioni adeguate, per poter collegare facilmente la tubazione di scarico. A richiesta curva con silenziatore o raccordo di aspirazione per il collegamento del banco all’impianto centralizzato.
Le scorie più grosse e eventuali oggetti caduti accidentalmente rimangono nei cassetti di raccolta facilmente apribili sulla parte frontale del banco

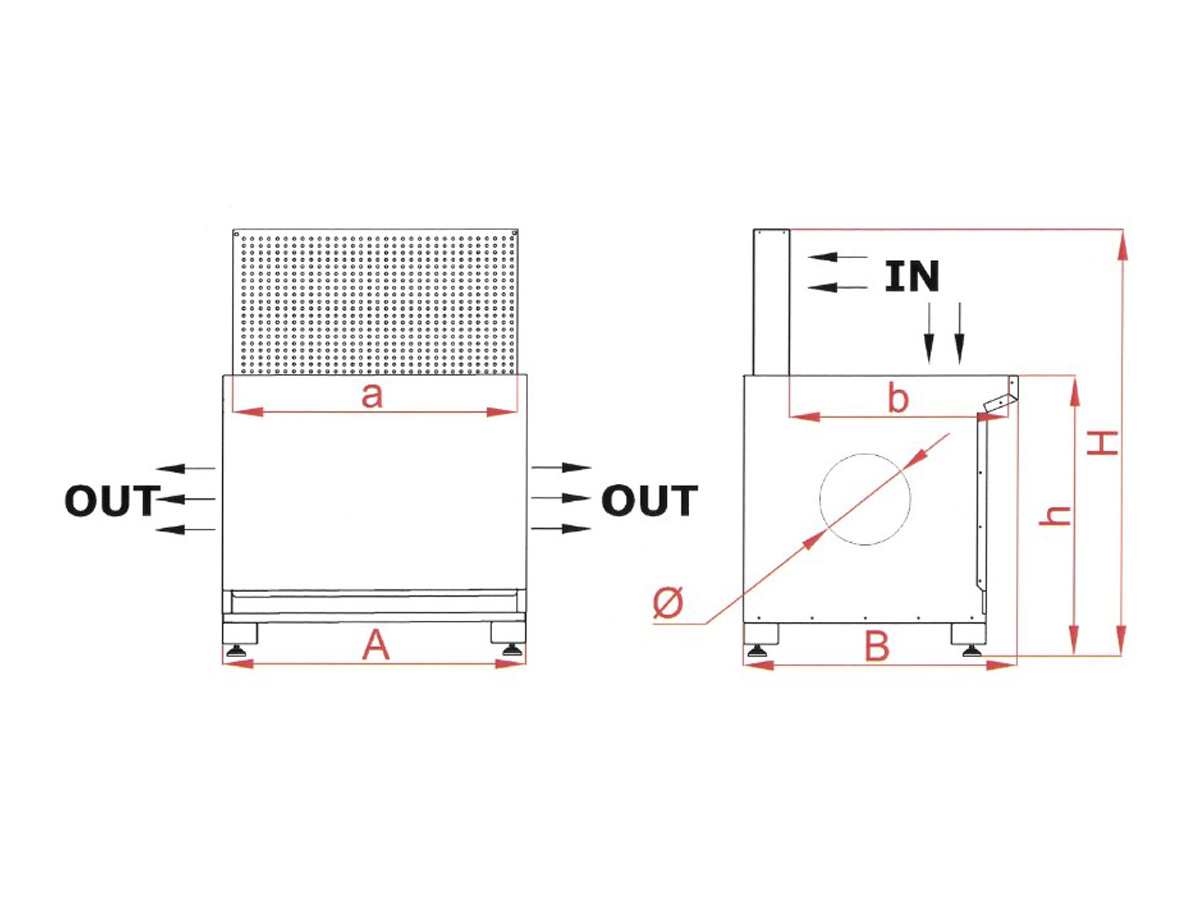

MODELLO | SBF 10 | SBF 15 | SBF 20 | SBF 30 | |
Dimensioni | A x B x H | 1210 x 900 x 1330 | 1710 x 900 x 1330 | 2110 x 900 x 1330 | 3100 x 900 x 1330 |
Piano di lavoro | a x b | 870 x 715 | 1370 x 715 | 1870 x 715 | 2760 x 715 |
Portata Nominale | mc/h | 1000 | 2700 | 3300 | 4800 |
Superficie Filtri | mq | 15 | 15 | 30 | 45 |
