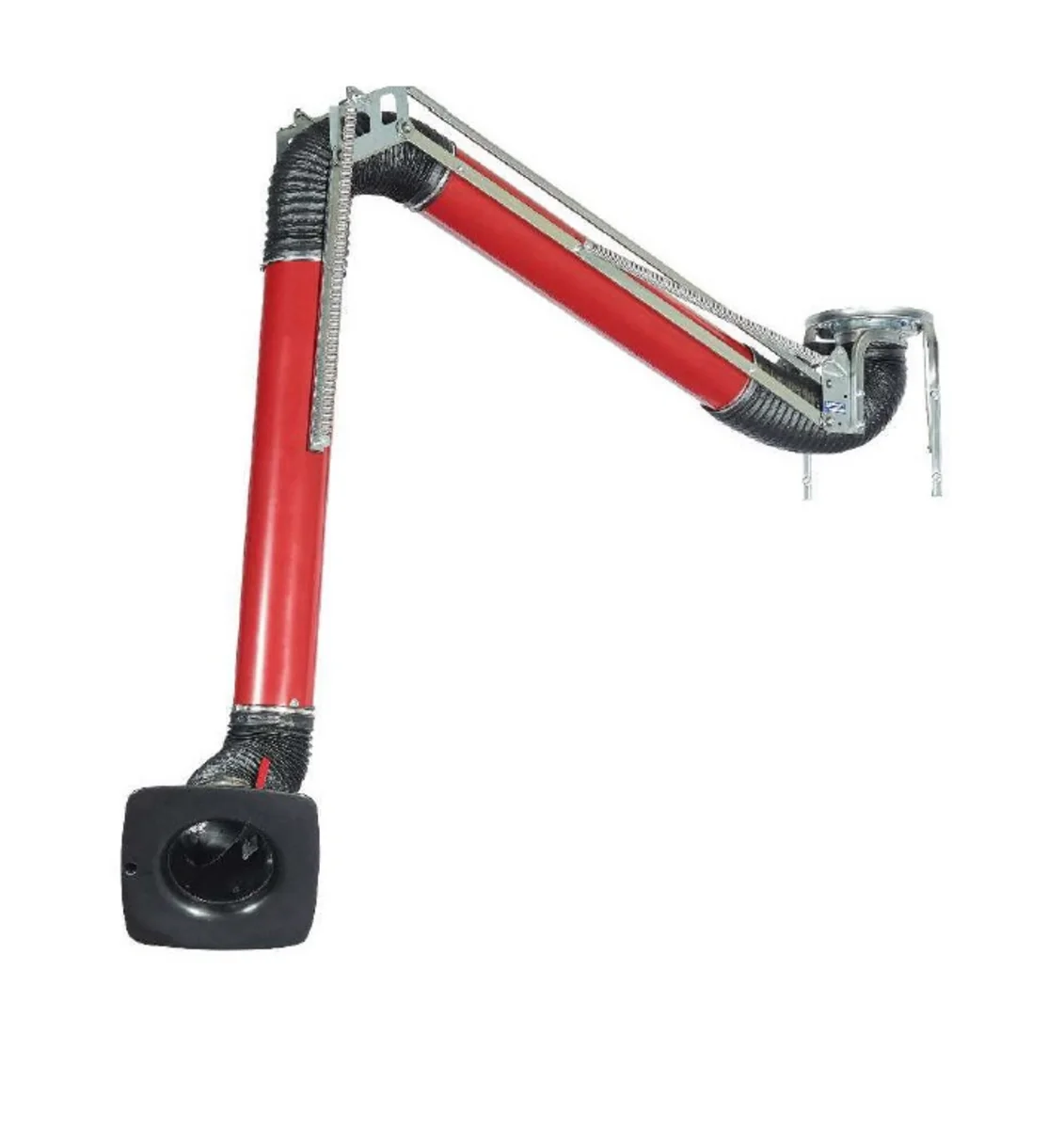

Braccio aspirante autoportante da parete HRM160
cod. HRM160000000000Il braccio aspirante HRM grazie ai doppi pantografi esterni è movimentabilein tutte le direzioni in modo fluido e leggero e mantiene la posizione desiderata per il massimo comfort di lavoro . Stabilità e precisione sono garantite dal sistema di molle e frizioni in materiale plastico. La cappa aspirante è dotata di e comoda maniglia ergonomica è per un semplice posizionamento. Aspiratore : NO / da collegare a impianto centralizzato o aspiratore esterno.
Il braccio aspirante articolato autoportante HRM è la soluzione ideale per captare fumi, gas e micropolveri il più vicino possibile all’operatore, come previsto dalle normative di sicurezza e proteggendo le vie respiratorie sda fumi e polveri di saldatura, molatura e altre lavorazioni.
Vantaggi
- massima precisione grazie a pantografo
- nessun componente immerso nel fluido aspirato
- perdite di carico minime

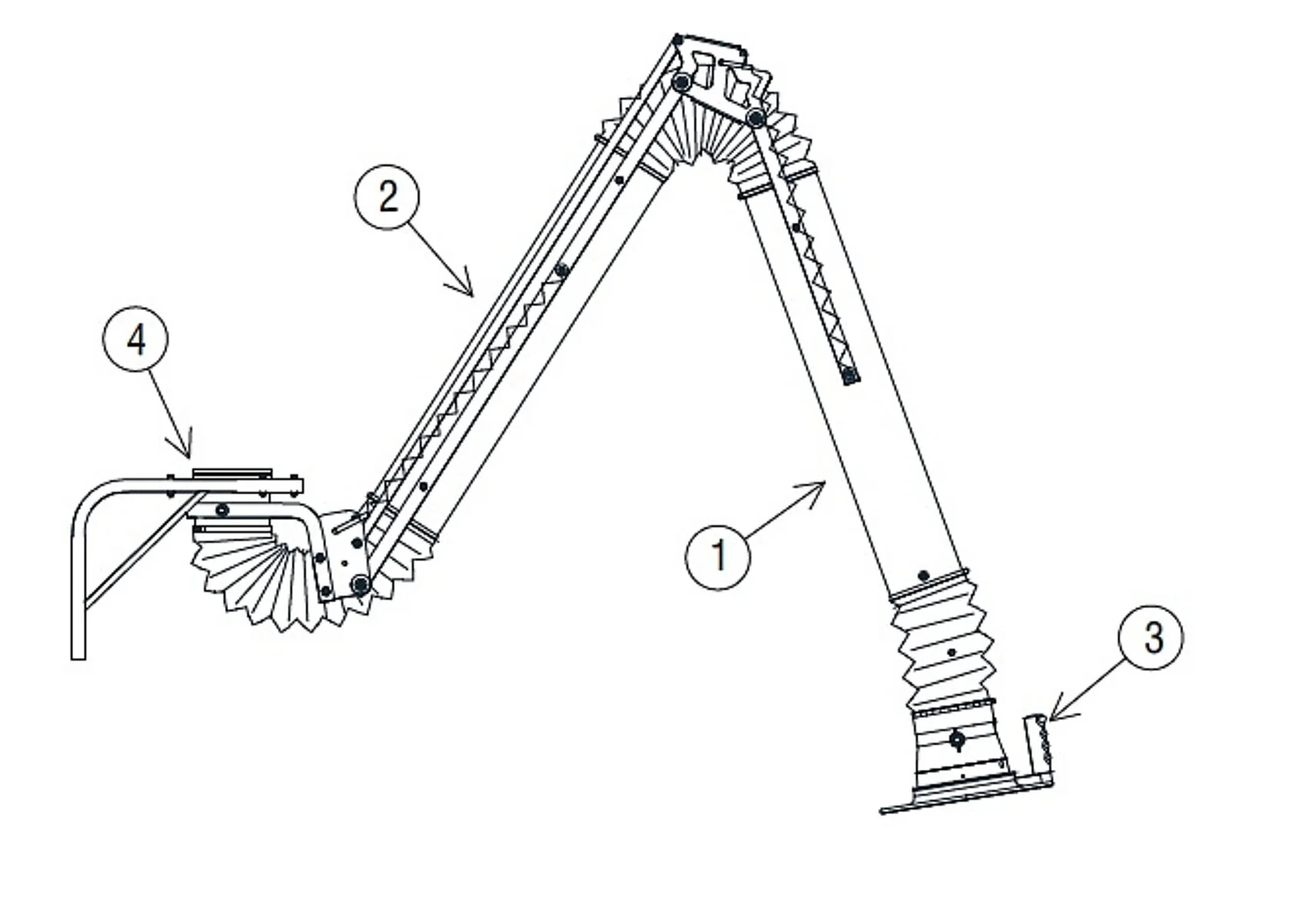

Struttura
- Struttura portante a doppio pantografo esterna al flusso di aspirazione (1), snodo di sostegno della cappetta interno al flusso di aspirazione;
- Tubazione rigida in lamiera di acciaio verniciata in colore RAL 3003 (2);
- Tubo flessibile multistrato in polimeri e alluminio resistente fino a 120°C;
- Cappetta in plastica “Alta Efficienza” (3) dotata di schermo rotante e maniglia incorporata;
- Mensola a muro (4) con raccordo.

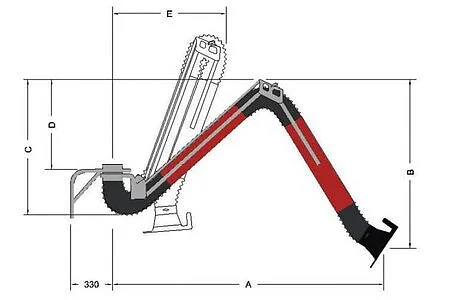

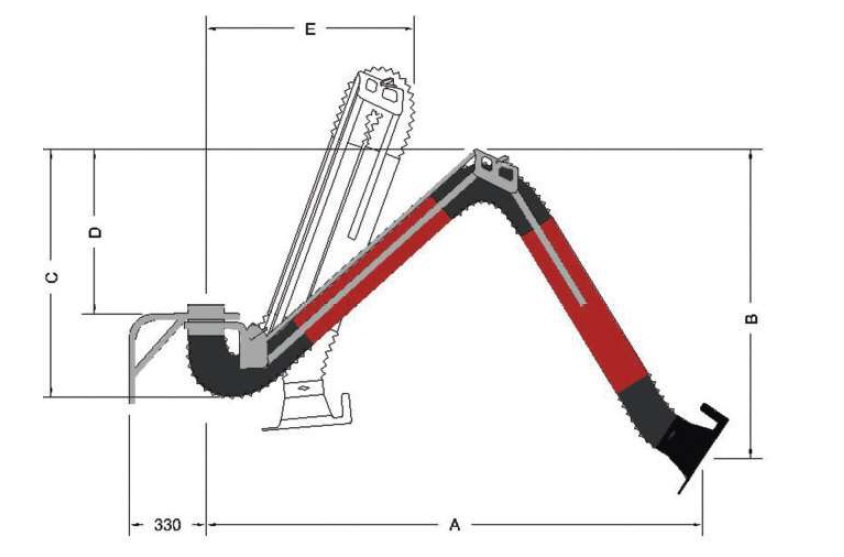

Misure
MODELLO | HRM1602 | HRM1603 | HRM1604 | |
Dimensioni | E mm | 729 | 900 | 1071 |
D mm | 568 | 1038 | 1508 | |
C mm | 903 | 1373 | 1843 | |
B mm | 1201 | 1701 | 2201 | |
A mm | 2168 | 3168 | 4168 | |
Portata | m3/h | 1250 | 1250 | 1250 |
Diametro tubazione | mm | 160 | 160 | 160 |
Lunghezza braccio | mt | 2 | 3 | 4 |
