Braccio aspirante autoportante da parete PRM serie PRO
cod. PRM000000000000Il braccio aspirante articolato autoportante PRM serie PRO è la versione professionale dei bracci aspiranti Secureair®, dotata di 4 robusti pantografi, soluzione ideale per captare fumi, gas e micropolveri il più vicino possibile all’operatore, come previsto dalle normative di sicurezza.
Grazie al braccio aspirante le vie respiratorie sono quindi protette da fumi e polveri di saldatura, molatura e altre lavorazioni.
I bracci aspiranti PRM serie PRO grazie ai pantografi esterni sono movimentabili in modo fluido e leggero in tutte le direzioni e mantengono la posizione desiderata per il massimo comfort di lavoro . Stabilità e precisione sono garantite dal sistema di molle e frizioni in materiale plastico.
La cappa aspirante di forma tronco conica in lamiera di acciaio verniciata è adatta ad aspirare fumi caldi, con captazione ellittica e comoda maniglia ergonomica per un semplice posizionamento.
Aspiratore : NO / da collegare a impianto centralizzato o aspiratore esterno.
Vantaggi
- semplice da movimentare rimane fermo e sospeso
- massima precisione grazie a pantografo quadruplo
- nessun componente immerso nel fluido aspirato
- perdite di carico minime

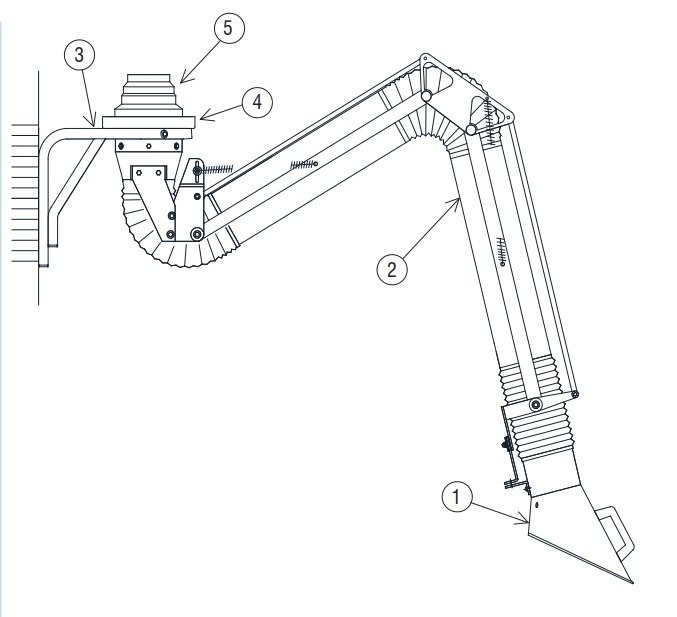

Struttura
- Struttura di sostegno a quadruplo pantografo;
- Tubi rigidi (2) in lamiera di acciaio zincata e verniciata in colore RAL 3003;
- Basamento girevole con ralla;
- Cappa tronco conica (1) in lamiera di acciaio verniciata;
- Tubo flessibile in tessuto spalmato di PVC, temperatura di esercizio da -20° C a +90° C;
- Mensola a muro (3), contro-flangia (4) e raccordo (5);

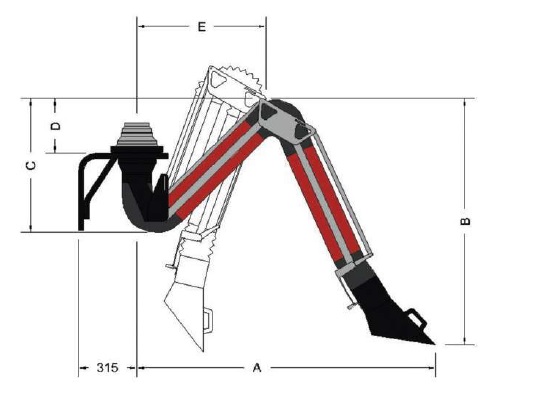

Misure
MODELLO | Dimesioni | Diam. tubazione | Lung. | ||||
E mm | D mm | C mm | B mm | A mm | |||
PRM1252 | 699 | 460 | 868 | 1445 | 2305 | 125 | 2 |
PRM1253 | 873 | 939 | 1346 | 1955 | 3305 | 125 | 3 |
PRM1254 | 1044 | 1408 | 1816 | 2455 | 4305 | 125 | 4 |
PRM1602 | 699 | 460 | 885 | 1515 | 2375 | 160 | 2 |
PRM1603 | 873 | 939 | 1364 | 2025 | 3375 | 160 | 3 |
PRM1604 | 1044 | 1408 | 1833 | 2525 | 4375 | 160 | 4 |
PRM2002 | 699 | 460 | 905 | 1555 | 2415 | 200 | 2 |
PRM2003 | 873 | 939 | 1384 | 2065 | 3415 | 200 | 3 |
PRM2004 | 1044 | 1408 | 1853 | 2565 | 4415 | 200 | 4 |
PRM2502 | 822 | 368 | 930 | 1666 | 2580 | 250 | 2 |
PRM2503 | 996 | 847 | 1409 | 2176 | 3580 | 250 | 3 |
PRM2504 | 1167 | 1316 | 1878 | 2676 | 4580 | 250 | 4 |
