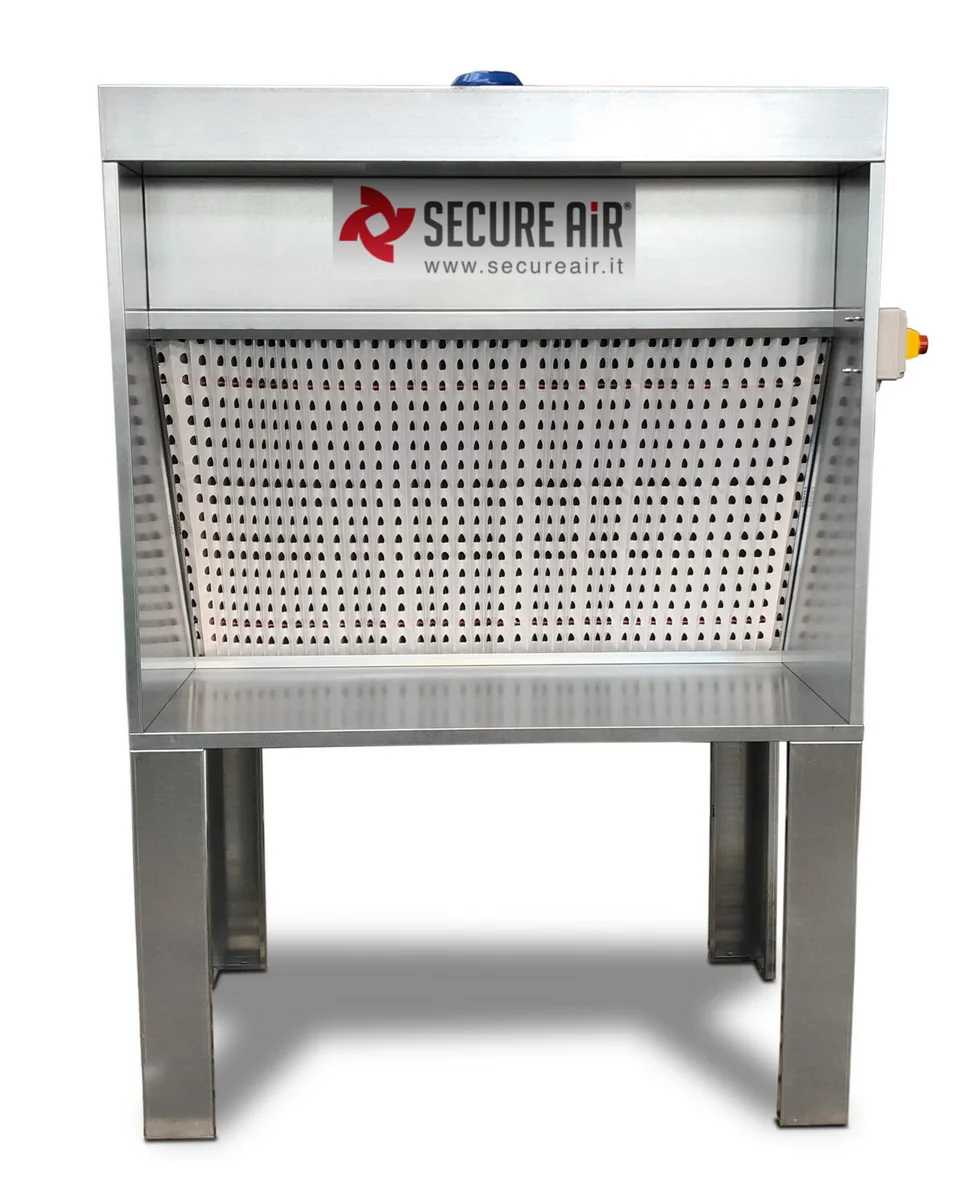

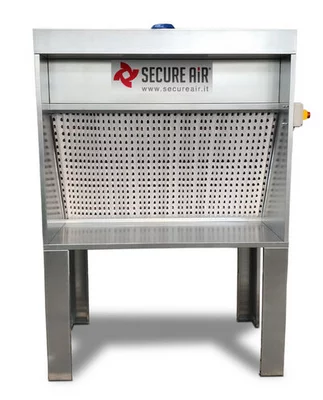

Mini cabina aspirante MFP con filtri e aspiratore
cod. MFP000000000000

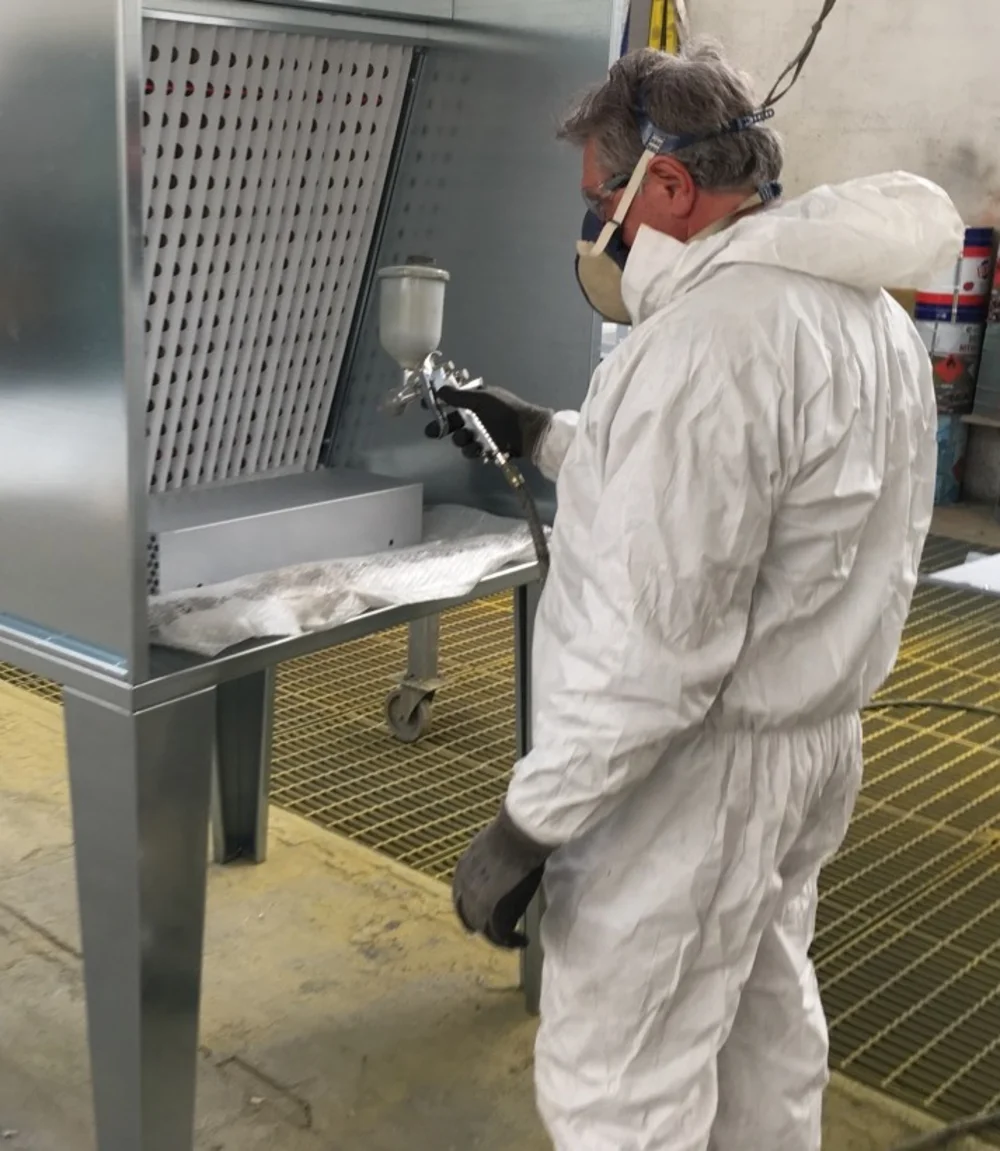

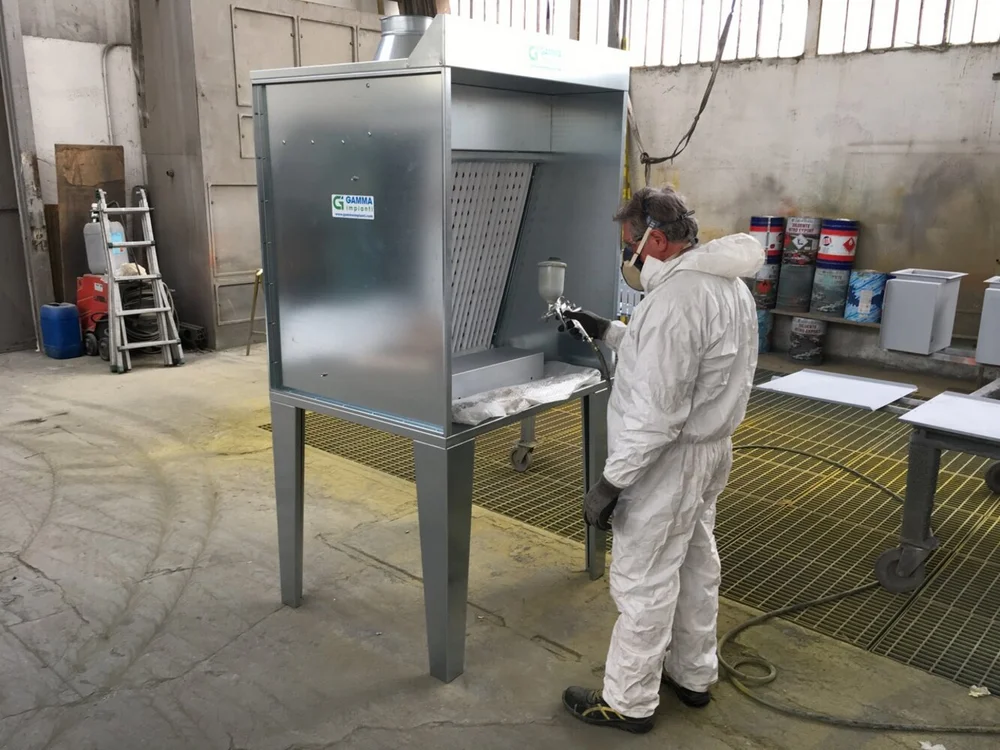

La minicabina MFP è una vera e propria stazione aspirante con comdo piano di appoggio, solitamente impiegata per le piccole operazioni di verniciatura, incollaggio, prove non distruttive o altre attività che richiedono un piano di appoggio ed una ventilazione di sicurezza garantita dal frontale aspirante posizionato davanti all’operatore in modo da proteggere le vie respiratorie.
La mini cabina aspirante MFP non richiede particolari installazioni, è pronta all’uso perchè dotata di aspiratore, filtri integrati ed interruttore on/off già installato a bordo sul fianco destro (o sx a richiesta)

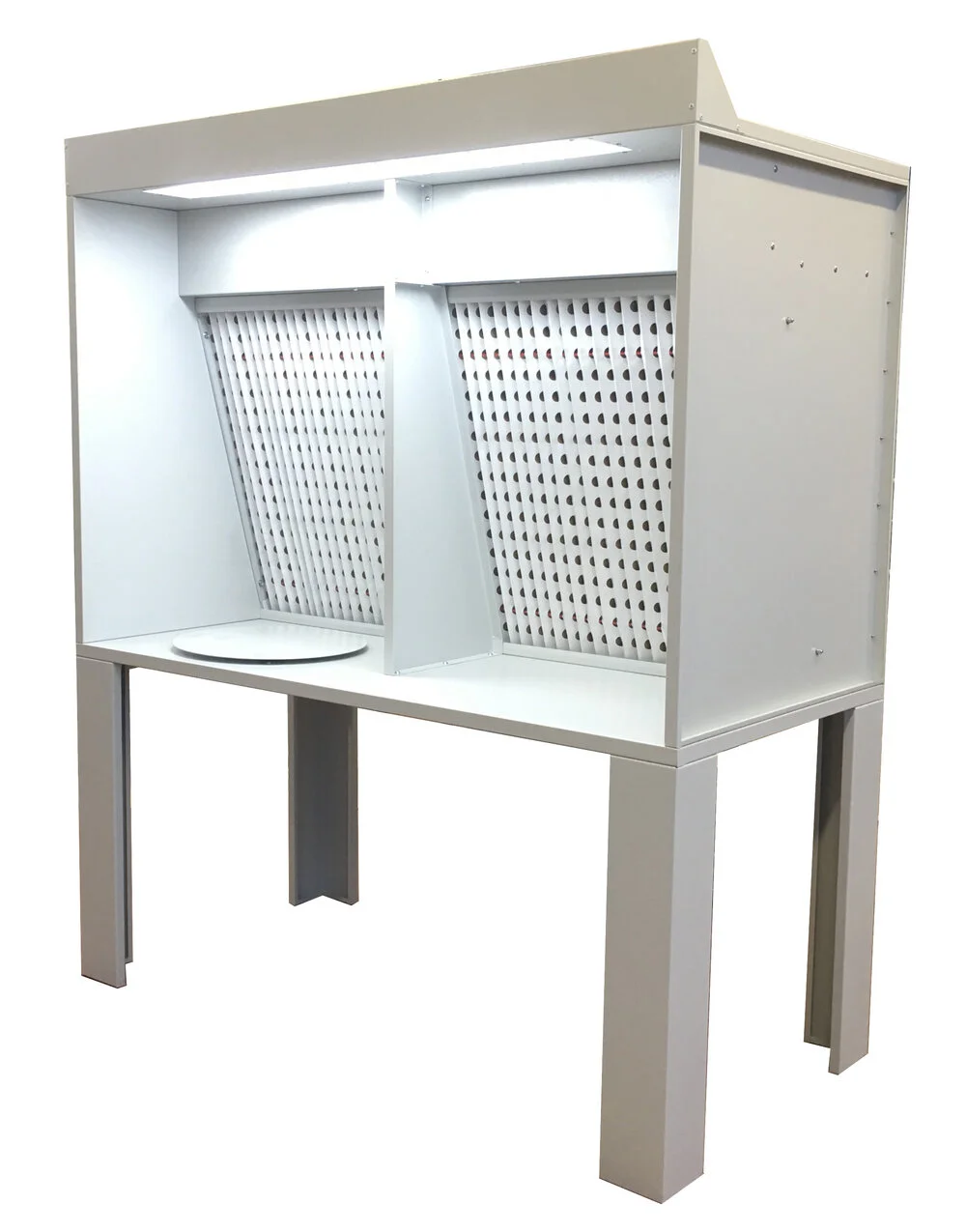

A richiesta è possibile completarla con illuminazione led, struttura verniciata o in acciaio inox, piatto rotante per lavorare sui pezzi e raccordi per l’espulsione aria.
Tensione standard trifase 400/3/50, a richiesta monofase 220/1/50.
-
a partire damostra il prezzo
1.948,00€1.799,00€ + IVA - varianti prodottomodelli disponibili
- descrizione approfonditaDescrizione approfondita
- documentazionedocumentazione
- accessori associatiAccessori
- ricambi associatiRicambi
- prodotti associatiProdotti simili
- Richiedi informazioniRichiedi informazioni
a partire da1.948,00€ 1.799,00€ + IVA
modelli disponibili
Descrizione approfondita
documentazione
Accessori
Ricambi
Prodotti simili
Richiedi informazioni
modelli disponibili
Codice
Lunghezza in mt
Motore
Prezzo
MFP10000000000T
1
Trifase
MFP15000000000T
1.5
Trifase
MFP18000000000T
1.8
Trifase
2.525,00€
MFP10000000000M
1
Monofase
1.998,00€
MFP15000000000M
1.5
Monofase
2.348,00€
MFP18000000000M
1.8
Monofase
2.925,00€
Descrizione approfondita
La cabina è realizzata in robusta lamiera zincata di prima scelta, con pannelli e profili lavorati con punzonatrice a controllo numerico e pressopiegati con piegatrice a 6 assi computerizzata. Tutti i pannelli sono guarniti con sigillanti siliconici ed imbullonati tra loro con bulloni ad alta resistenza.

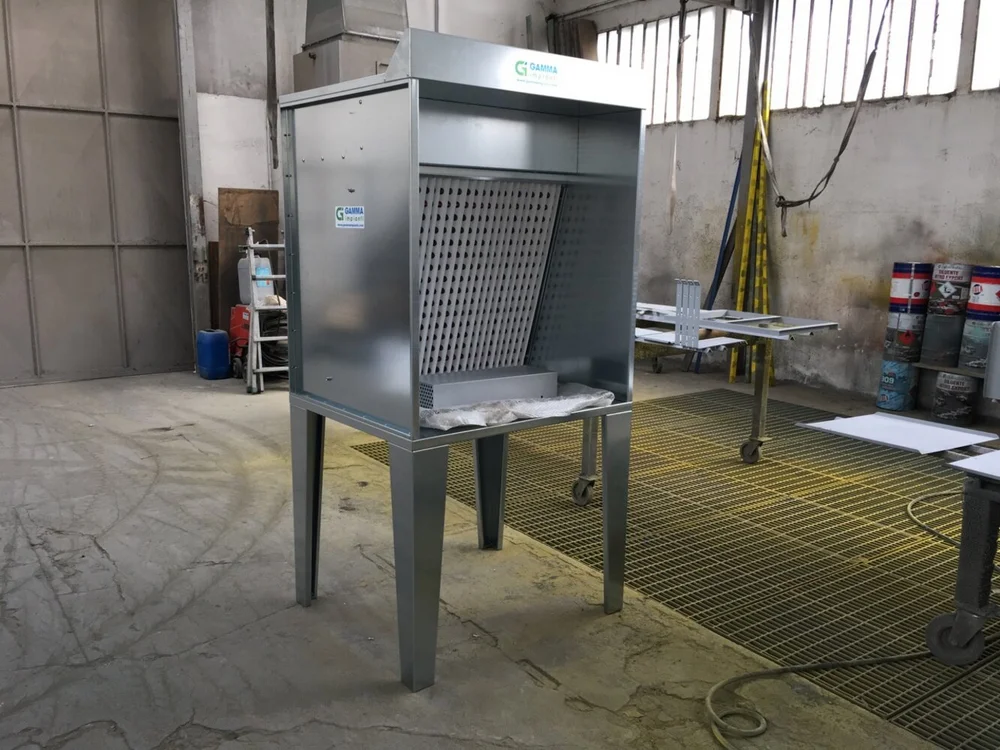

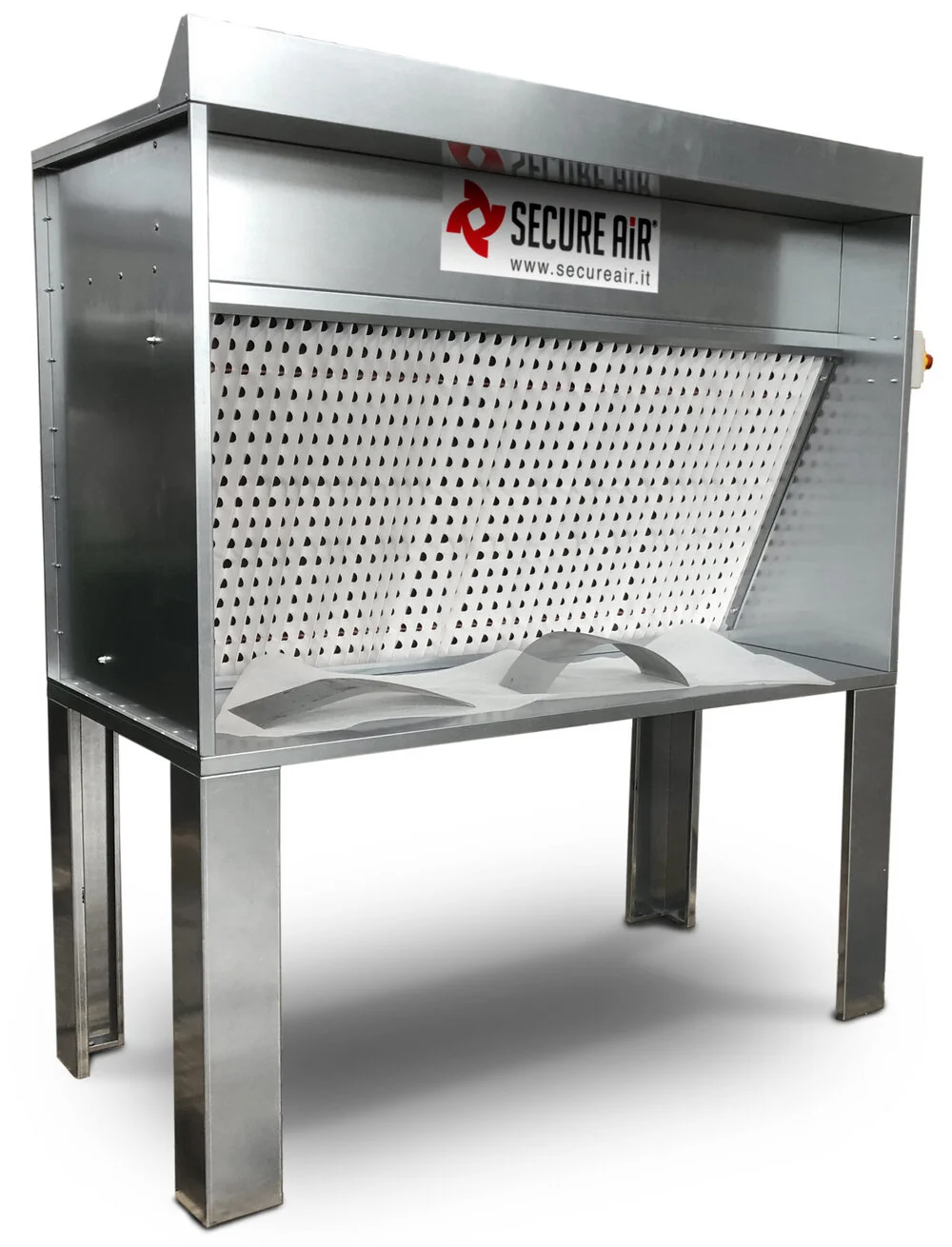

La cabina forma un armadio aspirante su gambe con frontalmente il primo velo aspirante inclinato: questa soluzione è stata studiata in modo da ottimizzare l’aspirazione su tutta la superficie frontale di lavoro.

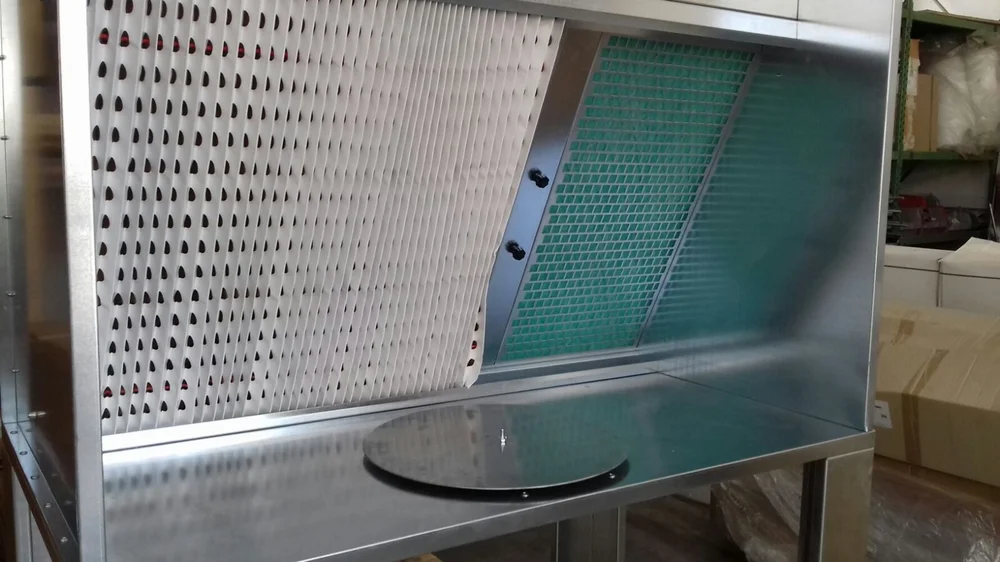

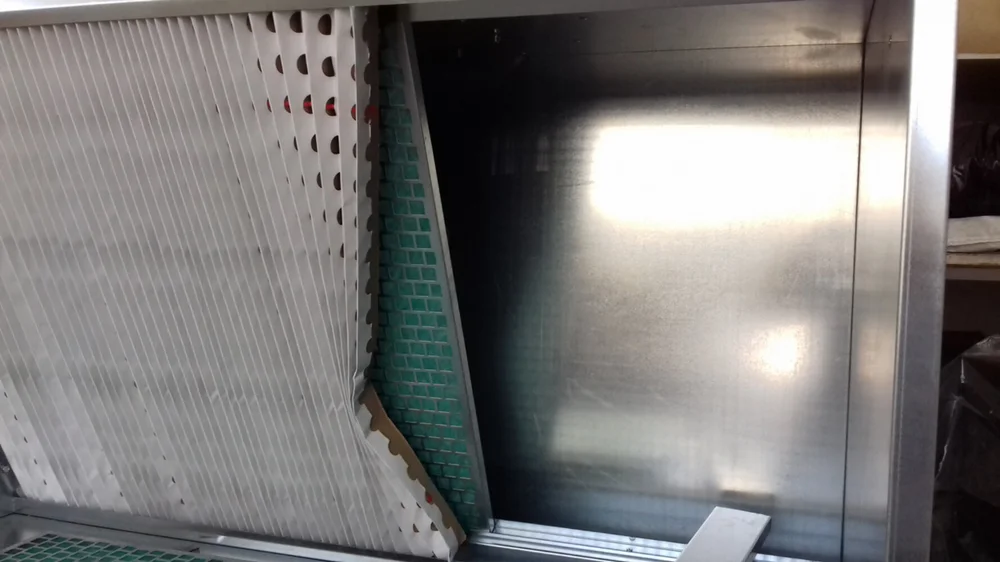

La sezione filtrante di serie è composta da due stadi:
- Robusto cartone con fori disassati “Brevetto Andreae” alloggiato in apposite guide e fissato lateralmente con ferma carta a vite che ne rendono la sostituzione molto semplice.
- Filtri piani con media filtrante in fibre di vetro a densità progressiva con grammatura 200 gr/m2 e spessore 50 mm.

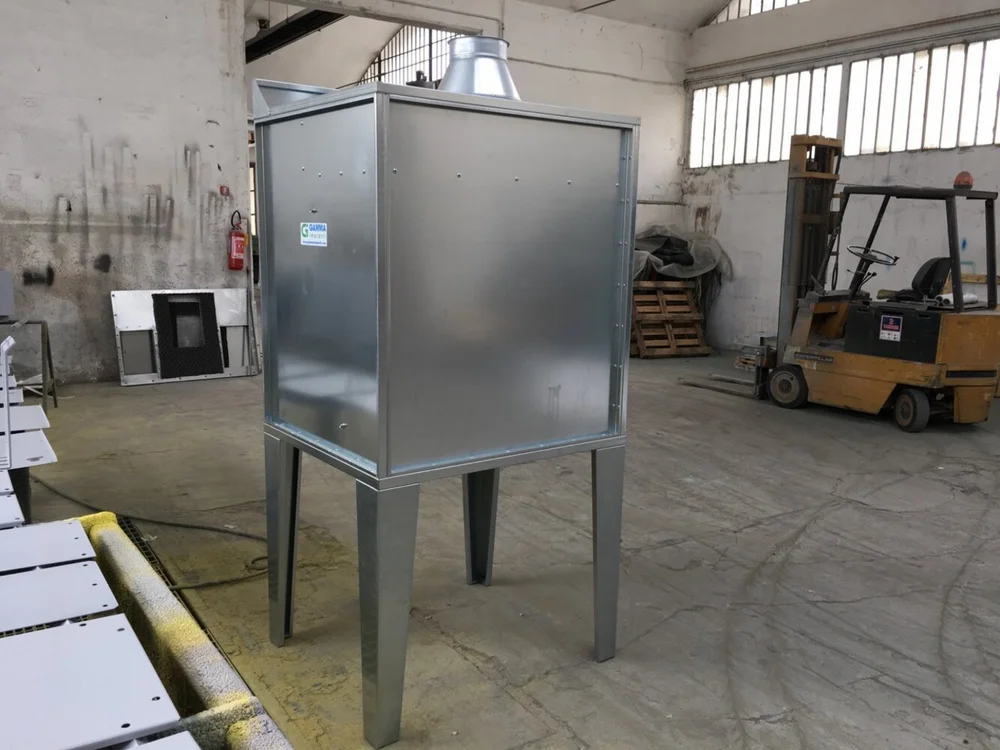

L’elettro aspiratore è composto da motore trifase e girante a pale rovesce realizzata in lamiera tagliata al laser, presso piegata calandrata e saldata. La girante viene accuratamente equilibrata staticamente e dinamicamente per risultare esente da vibrazioni, garantendo una durata maggiore ai cuscinetti a sfera del motore. E’ posizionato nella parte superiore della cabina è stato studiato appositamente per garantire portata e prevalenza necessarie a supportare anche una linea di scarico di circa 4-5 mt di canale, che dalla nostra esperienza risulta essere una lunghezza utilizzata nel 95% degli impianti.

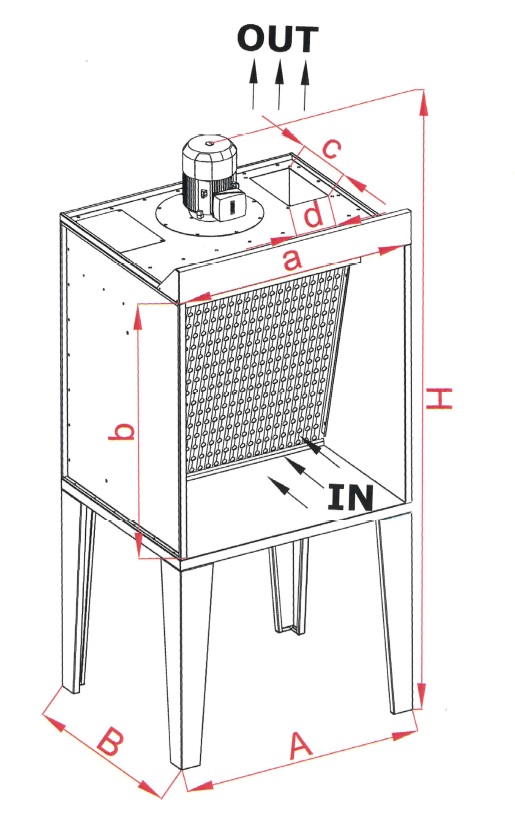

| MODELLO | MFP10 | MFP15 | MFP18 | |
| Dimensioni | A x B x H | 1050 x 900 x 2250 | 1500 x 900 x 2250 | 1800 x 900 x 2250 |
| Piano di lavoro | a x b x h | 900 x 900 | 1400 x 900 | 1740 x 900 |
| Foro uscita | c x d | 300 x 180 | 300 x 180 | 300 x 180 |
| Motore elettrico | kW – alim | 0.75 – 400/3/50 | 1.1 – 400/3/50 | 1.1 – 400/3/50 |
| Portata nominale | m3/h | 1800 | 2600 | 3600 |
| Pressione utile | Pa | 300 | 300 | 300 |
| Diametro consigliato tubi | mm | 200 | 250 | 300 |
A richiesta alimentazione 220V/1/50Hz
Scarico di serie fornito su lato destro
Installazione
La cabina viene spedita imballata su pallet ed assemblata, non richiede particolari abilità di installazione, ma solo il montaggio delle gambe e l’eventuale collegamento della bocca di scarico aria filtrata che può essere collegata ad una linea di tubazione circolare, consultare i nostri kit di espulsione tra gli accessori o contattare il nostro ufficio tecnico per maggiori informazioni e consigli.
