Presa fumi universale per la realizzazione di punti di prelievo a norma su camini di emissione in atmosfera.
Presa fumi universale progettato e prodotto in conformità alla norma UNI EN 15259:2008 (Qualità dell'aria - Misurazione di emissioni da sorgente fissa - Requisiti delle sezioni e dei siti di misurazione e dell'obiettivo, del piano e del rapporto di misurazione).

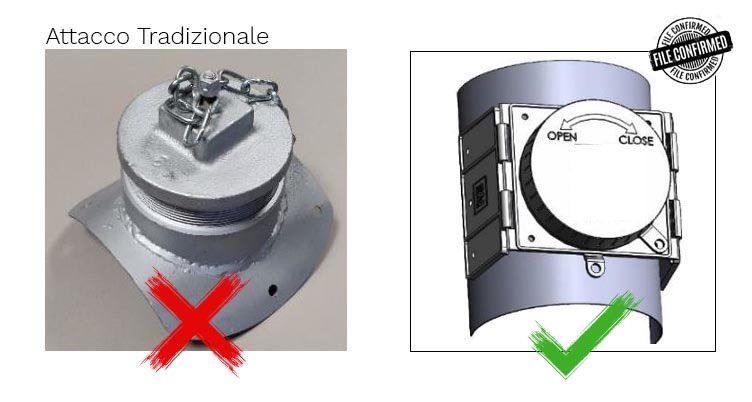

Rispetto ai classici attacchi metallici si adatta a tutti i tipi di tubazioni, circolari con diametri pari e superiori a 150 mm e rettangolari, cioè su superfici piane.
L’attacco PFU da 3 pollici non necessita di apposite modifiche o adattatori a seconda della superficie su cui viene installato, con conseguente notevole risparmio di tempo in cantiere.
VANTAGGI:
La presa fumi per camini di emissione in atmosfera PFU3 è composta da un corpo centrale dotato di tappo con chiusura ad avvitamento rapido e alette laterali inclinabili, progettate per agevolarne il fissaggio su tubazioni circolari di diversi diametri.
Nello specifico le due alette laterali ne consentono l’installazione su tutte le tubazioni a sezione circolare da diametro 150 [mm] e superiore fino ad arrivare a sezioni rettangolari, quindi superfici piane.
Dotato di un aggancio sul corpo centrale e un doppio aggancio sul tappo permette l’aggiunta di due collegamenti (a discrezione di chi ne fa uso), uno fisso per assicurare il tappo al corpo e uno removibile per garantirne l’apertura accidentale.
Codice | Diametro (mm) | Peso (kg) | Temperatura esercizio (°C) | Materiale elettrodo | Fissaggio braccio |
---|---|---|---|---|---|
- PFU300000000001 | 150 | 0.206 | da -20 a 110 | Mescola di Nylon e antiUV | Tramite rivettatura diametro 4 mm |
- PFU300000000010 | 150 | 0.206 | da -20 a 110 | Mescola di Nylon e antiUV | Tramite rivettatura diametro 4 mm |
Codice | B | h | L | DIAMETRI INTERNI x ESTERNI |
---|---|---|---|---|
- PFU300000000001 | 120 | 52.5 | 290 | 75mm (per inserimento sonda) x 86mm (per inserimento sonda) |
- PFU300000000010 | 120 | 52.5 | 290 | 75mm (per inserimento sonda) x 86mm (per inserimento sonda) |
