Sonda certificata ATEX II 3D EEx IP65 T85°C – zona 22D
La lettura della concentrazione di polveri in emissione da un camino industriale è di fondamentale importanza per essere sicuri di rientrare nei limiti di legge. Inoltre, in presenza di sistemi di filtrazione permette di essere avvisati in caso di malfunzionamento degli stessi.

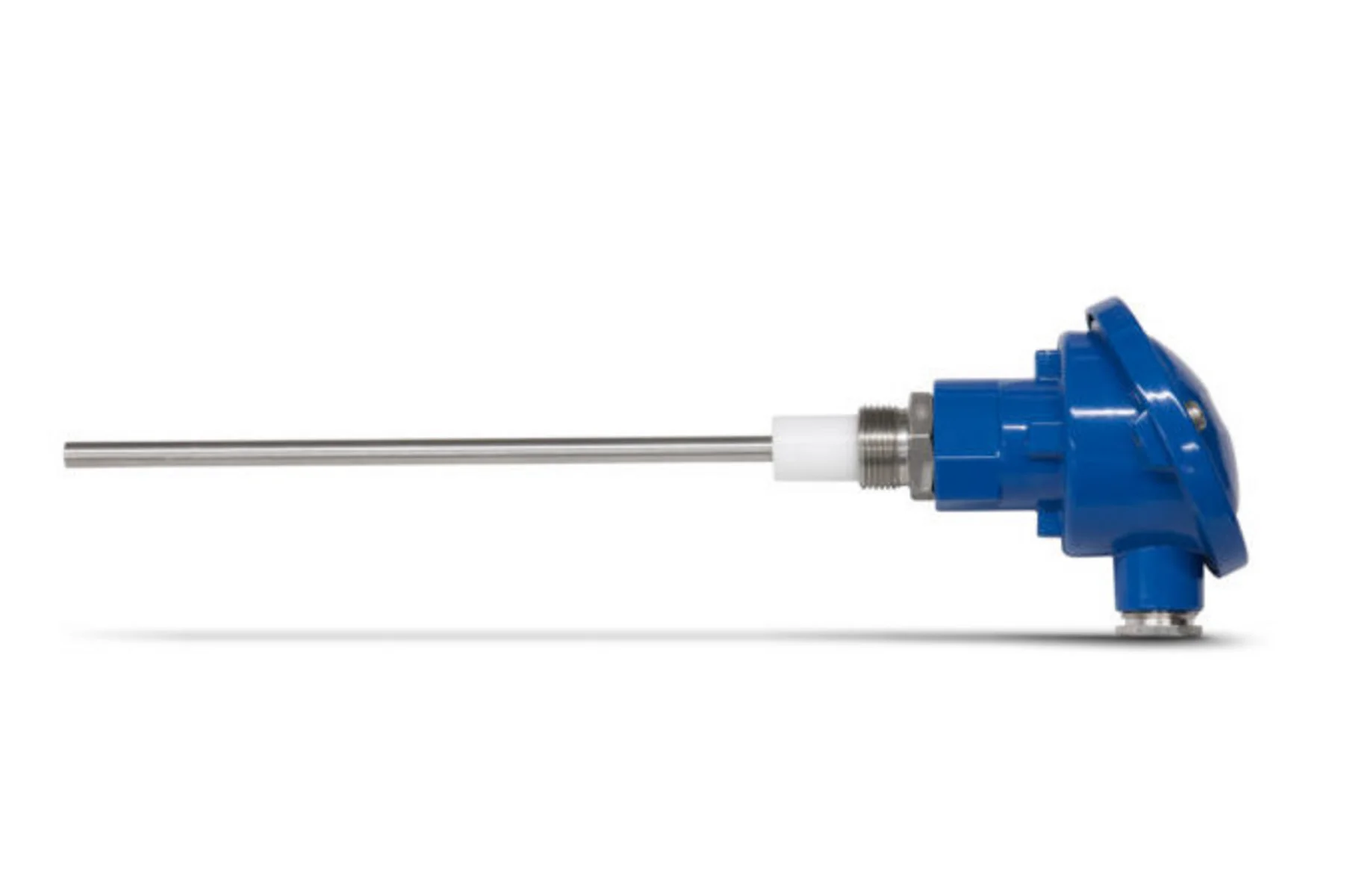

Grazie alla sonda triboelettrica certificata è possibile monitorare le polveri in emissione ed effettuare letture delle concentrazioni in mg/mc.
COME FUNZIONA
La sonda di lettura concentrazione polveri sfrutta il principio di trasferimento delle cariche elettriche trasportate da polvere immersa in un fluido gassoso, grazie ad un elettrodo connesso ad una specifica circuiteria elettronica in grado di amplificarne il segnale. La quantità di carica indotta sull’elettrodo è proporzionale alla quantità di polvere presente nel fluido gassoso. Un aumento nella concentrazione delle polveri determina quindi un aumento proporzionale del segnale che giunge al microprocessore.
Applicando algoritmi matematici, le particelle di polvere vengono contate singolarmente in modo da poter calcolare la loro esatta concentrazione in mg/mc.
I valori elaborati possono essere memorizzati internamente per essere elaborati in futuro, oppure inviati tramite trasmissione seriale RS485 ad una centralina esterna per ulteriori analisi o visualizzazioni.
La sonda triboelettrica a microprocessore viene fornita precalibrata, completa di n.2 uscite digitali isolate otticamente di tipo open collector, n.1 uscita seriale RS485 per configurare e/o scaricare i dati e un insieme di LED per indicazioni sintetiche delle modalità di funzionamento.

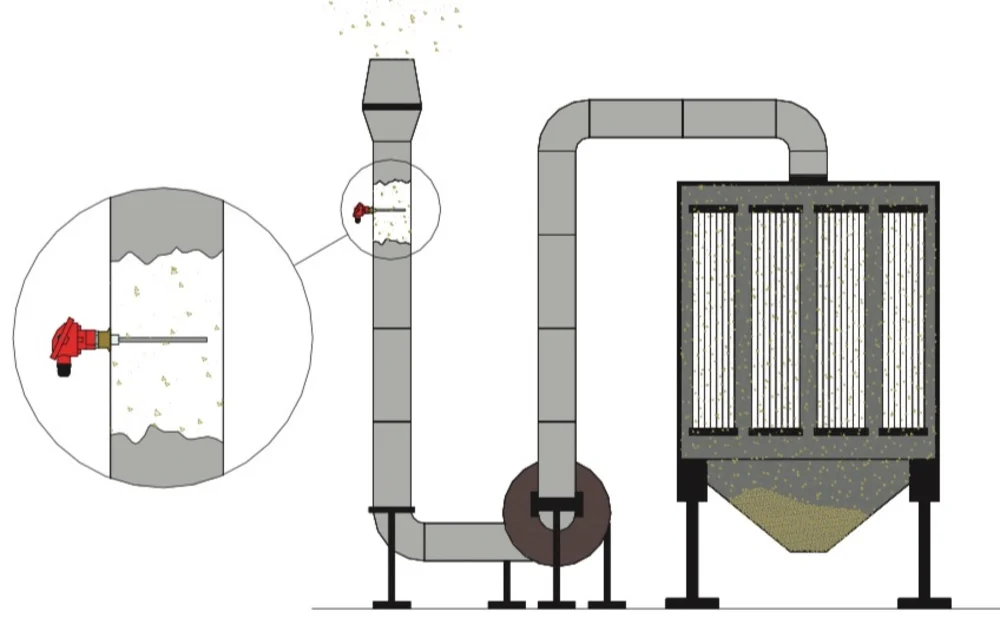

SUGGERIMENTI E NOTE DI INSTALLAZIONE
Lunghezza del sensore: la sonda viene fornita di serie con un elettrodo lungo 250mm. Tuttavia, l’elettrodo deve avere una lunghezza quasi pari al diametro del camino da monitorare [circa 20mm in meno]. Da acquistare separatamente il kit di prolunga elettrodo che può essere tagliato in cantiere.
In caso di installazione della sonda triboelettrica in camini dal diametro superiore agli 800mm e con velocità dell’aria superiore ai 12m/s consigliamo di installare, sul lato opposto della sonda, un supporto isolato al quale fissare lo stelo.
L’installazione della sonda deve avvenire con una inclinazione verso il basso di 2° per evitare ristagni di umidità e/o acqua sull’isolante.
DATI TECNICI
Temperatura esercizio: -20°C +65°C
Alimentazione (Vdc): 24 - 30Vdc
Uscite di commutazione relé: N°03 uscite optoisolate con relè stato solido
Principio di misura: Spostamento di carica
velocità aria min (m/s): 4m/s
Range di Misurazione: da 0mg/mc a 10mg/mc oppure da 0mg/mc a 50mg/mc
Lunghezza elettrodo (mm): 250mm (prolunghe disponibili)
Materiale elettrodo: acciaio inox
Diam. elettrodo: 8mm
Protezione ATEX: II 3D EEx IP65 T85°C - zona 22D - Conforme alla Direttiva ATEX 2014/34/UE - Categoria 3D
Codice | Sensibilità (mg/mc) | Tmax aria (° C) | Uscite | Interfaccia | Soglia allarme (mg/mc) |
---|---|---|---|---|---|
- STPB14000000000 | 0.1 | 140 | Uscita seriale RS485 | N°01 seriale RS 485 | 2 – 1 a 5mg/mc e 1 a 10mg/mc |
- STPB22000000000 | 0.1 | 220 | Uscita seriale RS485 | N°01 seriale RS 485 | 2 – 1 a 5mg/mc e 1 a 10mg/mc |
- STPB140420NR000 | 0.1 | 140 | Uscita seriale RS485 + Uscita analogica 4-20mA [4mA = 0mg/mc - 20mA = 10mg/mc] | N°01 seriale RS 485 + N°01 4-20mA | 2 - 1 a 5mg/mc e 1 a 10mg/mc |
- STPB220420NR000 | 0.1 | 220 | Uscita seriale RS485 + Uscita analogica 4-20mA [4mA = 0mg/mc - 20mA = 10mg/mc] | N°01 seriale RS 485 + N°01 4-20mA | 2 - 1 a 5mg/mc e 1 a 10mg/mc |
- STPB140420HR000 | 0.01 | 140 | Uscita seriale RS485 + Uscita analogica 4-20mA [4mA = 0mg/mc - 20mA = 10mg/mc] | N°01 seriale RS 485 + N°01 4-20mA | 2 - 1 a 1mg/mc e 1 a 2mg/mc |
- STPB220420HR000 | 0.01 | 220 | Uscita seriale RS485 + Uscita analogica 4-20mA [4mA = 0mg/mc - 20mA = 10mg/mc] | N°01 seriale RS 485 + N°01 4-20mA | 2 - 1 a 1mg/mc e 1 a 2mg/mc |
Codice | L | Ø |
---|---|---|
- STPB14000000000 | 250 | 8 |
- STPB22000000000 | 250 | 8 |
- STPB140420NR000 | 250 | 8 |
- STPB220420NR000 | 250 | 8 |
- STPB140420HR000 | 250 | 8 |
- STPB220420HR000 | 250 | 8 |
Nome | Codice | Prezzo | ||
---|---|---|---|---|
Prolunga per elettrodo sonda triboelettrica | PROTRIBOELET000 |
A partire da:
26,00
€
|
