Parete aspirante WFDM per polveri di marmo
cod. WFDM00000000000La parete aspirante con filtrazione integrata WFDM è la soluzione ideale per l’aspirazione e la filtrazione al 99% delle polveri generate dalle lavorazioni manuali a secco su marmo, pietra o altri inerti. Grazie alla sua conformazione ad armadio è di facile installazione e garantisce la salute degli operatori proteggendo loro e l’ambiente di lavoro dalle polveri volatili, aspirate frontalmente attraverso le aperture appositamente progettate ad altezza di lavoro.
La serie WFDM viene proposta in 4 modelli con larghezze da 2 a 5 mt , tutte dotate di aperture aspiranti motorizzate che si chiudono ad aspirazione spenta, in modo da proteggere le cartucce filtranti da un’aggressione diretta della polvere inerte, concentrare al meglio il flusso di aspirazione e garantire che la polvere non fuoriesca dai cassetti di raccolta durante la post pulizia a ventilazione spenta.
STRUTTURA
- Pannelli in robusta lamiera zincata lavorati con punzonatrice a controllo numerico, pressopiegati con piegatrice a 6 assi computerizzata
- Pannelli guarniti con sigillanti siliconici ed imbullonati tra loro con bulloni ad alta resistenza
- La parete forma un armadio aspirante
- Cartucce filtranti montate nella parte posteriore della parete, in speciale tessuto filtrante poliestere antistatico teflonato
- Pulizia automatica in controlavaggio di aria compressa automatizzato completo di serbatoio di accumulo ad alta efficienza
- A richiesta con quadro elettrico conforme a industria 4.0
WFDM | 20 | 30 | 40 | 50 | |
Cartucce | n. | 6 | 8 | 12 | 16 |
Cassetti | n. L | 2 180 | 3 270 | 4 360 | 5 450 |
Portata | m3/h | 8000 | 12000 | 16000 | 20000 |
Potenza | kW | 4 | 5,5 | 7,5 | 11 |

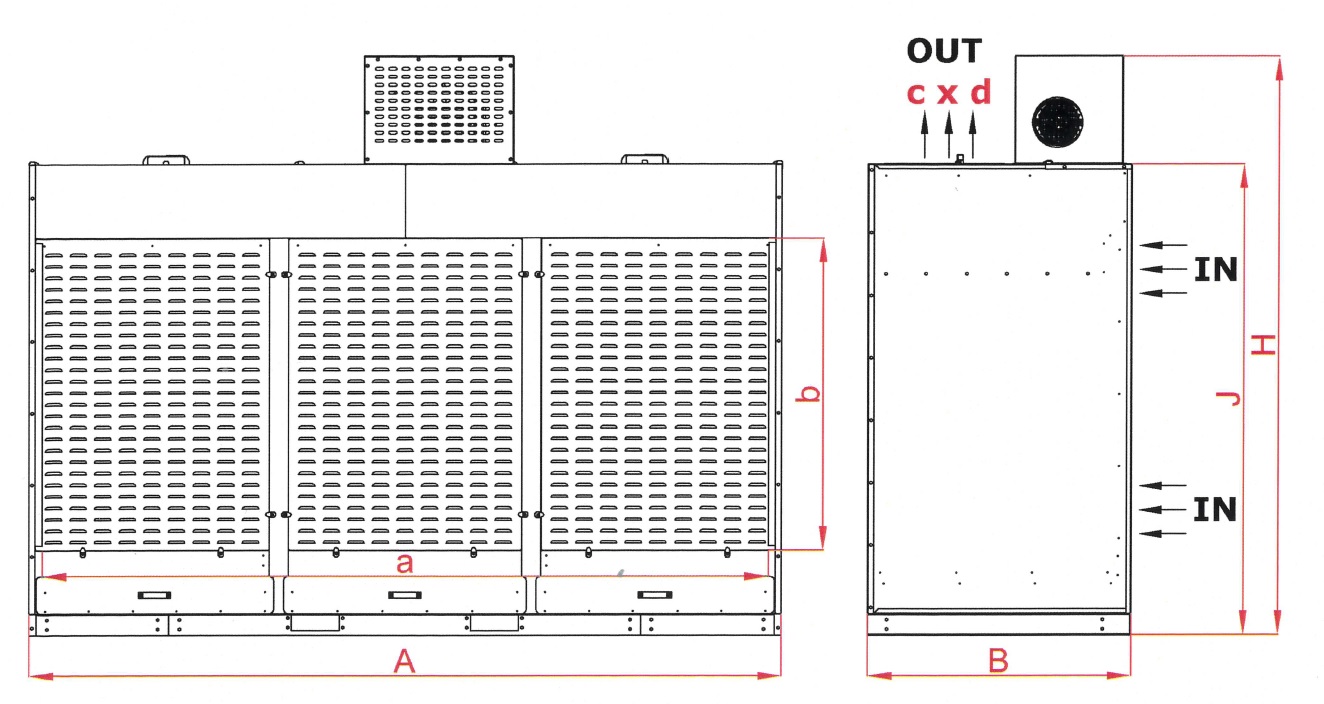

Dimensioni | A x B | 2250 x 1100 | 3150 x 1100 | 4050 x 1100 | 4950 x 1100 |
Altezza | J H | 1970 2350 | 1970 2450 | 1970 2450 | 1970 2550 |
Parete aspirante | a x b | 2190 x 1300 | 3090 x 1300 | 3990 x 1300 | 4890 x 1300 |
Uscita | c x d | 405 x 405 | 505 x 505 | 505 x 505 | 505 x 505 |
Pressione utile | Pa | 500 | 500 | 500 | 500 |
Sup. Filtrante | m2 | 120 | 160 | 240 | 320 |
Efficienza filtrante | % | 99% | 99% | 99% | 99% |
In questa versione specifica per per lavorazione marmo, la cabina è dotata di aperture per l‘aspirazione realizzate all’altezza di lavoro normalmente utilizzata. Questi foro sono realizzati al posto delle classiche griglie in modo da controllare l’aspirazione ed aumentare la velocità di captazione della polvere.
Le paratie mobili dal quale entra la povere sono controllate da pistoni a comando pneumatico ed hanno 3 funzioni:
1. Proteggere le cartucce filtranti da un’aggressione diretta della polvere inerte.
2. Concentrare flusso di aspirazione.
3. garantiscono che la polvere non fuoriesca dai cassetti di raccolta durante la post pulizia.
