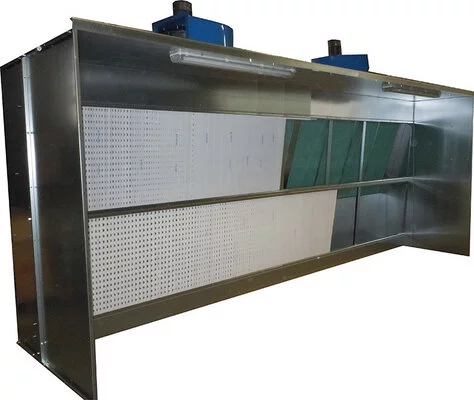

Coppia di pareti laterali e tetto superiore realizzate in lamiera zincata con lunghezza standard 900mm (altre misure a scelta) per cabine pareti di verniciatura serie WFP.
Grazie a questo contenimento aumenta l’efficienza di aspirazione del sistema, in quanto vengono ridotte le dispersioni in ambiente dovute a correnti d’aria orizzontali .
Ricordiamo che le cabine di verniciatura WFPN sono dotate filtrazione a secco ed aspiratore integrati e grazie alla loro geometria formano un fronte aspirante a velocità costante in modo da captare gli inquinanti prodotti da operazioni come la verniciatura, la resinatura, gli incollaggi e in tutti quei trattamenti professionali che generano overspray di applicazione.
Prolunghe laterali e totto sono realizzate come la struttura della cabina in robusta lamiera zincata di prima scelta, lavorati con punzonatrice a controllo numerico e pressopiegati con piegatrice a 6 assi computerizzata. Non sono presenti saldature per la massima durata nel tempo e la riduzione dei fenomeni di corrosione.
Codice | Potenza | Portata nominale | Pressione utile | Carbone attivo |
---|---|---|---|---|
- WFP0PLT00000020 | 1,5 | 8000 | 300 | 57 |
- WFP0PLT00000030 | 2,2 | 12000 | 300 | 95 |
- WFP0PLT00000040 | 4 | 16000 | 300 | 114 |
- WFP0PLT00000050 | 2 x 1,5 | 20000 | 300 | 152 |
- WFP0PLT00000060 | 2 x 2,2 | 24000 | 300 | 171 |
Codice | A | a | B | b | H | j |
---|---|---|---|---|---|---|
- WFP0PLT00000020 | 2250 | 2190 | 730 | 1840 | 3240 | 2320 |
- WFP0PLT00000030 | 3150 | 3090 | 730 | 1840 | 3240 | 2320 |
- WFP0PLT00000040 | 4050 | 3990 | 730 | 3240 | 2320 | |
- WFP0PLT00000050 | 4950 | 4890 | 730 | 1840 | 3240 | 3220 |
- WFP0PLT00000060 | 5850 | 5790 | 730 | 1840 | 3240 | 3220 |
