Ventilatori centrifughi industriali SVF

cod. SVF000000000000   7 Giorni
Settori: Componenti per impianti, Gas di scarico, Saldatura, Ventilazione, Molatura
Applicazioni: Fissa
Problematiche: Odori Gas di scarico Fumi Polveri

Ventilatori centrifughi industriali con girante a pale rovesce serie SVF

Seleziona uno dei modelli disponibili
Codice Variante SKU Prezzo Prezzo in offerta Prodotti Nome Tempo di consegna Tabella Dati tecnici Diametro braccio Tipo braccio Lunghezza braccio Tipo banco Lunghezza MT Lunghezza mm Diametro Tipo cartuccia Superficie filtrante Q max Tubi di aspirazione ATEX Cartucce / Filtri Motore Watt Torrino Ventilatore Tipo Ventilatore Potenza motore Misura cm Misura mm Colore Lunghezza cavo Pressione max Spessore Diam. interno x Diam. esterno mm Efficienza Confezione Peso eff. % RPM Ampere max Avviamento Custodia dim Tabella dimensioni Variante attiva Prezzo
SVF250203700000 482 Ventilatore centrifugo SVF 250/2 0,37kw orient da def 7 1080 0,37 860 26 1 482,00 €
SVF280205500000 535 Ventilatore da centrifugo SVF da 280/2 0,55 kw orient da def 7 1440 0,55 1140 30 1 535,00 €
SVF310201100000 638 Ventilatore centrifugo SVF 310/2 1,1kw orient da def 7 2160 1,1 1520 42 1 638,00 €
SVF350202200000 830 Ventilatore centrifugo SVF 350/2 2,2kw orient da def 7 2880 2,2 1960 62 1 830,00 €
SVF400200400000 1168 Ventilatore centrifugo SVF 400/2 4kw orient da def 7 4320 4 2510 90 1 1.168,00 €
SVF450207500000 1660 Ventilatore centrifugo SVF 450/2 7,5kw orient da def 7 8000 7,5 3290 107 1 1.660,00 €
* TEMPO DI CONSEGNA: I tempi di consegna sono stimati e si intendono come data di partenza dal nostro magazzino

Approfondimento

I ventilatori centrifughi industriali con girante a pale rovesce serie SVF sono così realizzati:

- coclea in acciaio corredata di attacchi a flangia sulle bocche aspirante e premente, con struttura interamente elettrosaldata e verniciata a polveri di colore blu

- sedia per sostegno gruppo motore-girante collegata alle coclea con placca imbullonata per estrazione rapida girante in caso di manutenzione e piede di supporto

- girante in acciaio elettrosaldata, equilibrata staticamente e dinamicamente con mozzo in ghisa con pale piane a marcia rovescia

- motore elettrico adatto al montaggio in esterno, può essere gestito da inverter trifase.

Vengono proposti a magazzino in 6 grandezze dal 250 al 450, tutte con motori 2 poli, ma sono disponibili anche fino al diametro 1000 con motori a 4 o 6 poli.

Applicazione

Per aspirazione e trasporto di aria pulita o polverosa, con portate piccole-medie-alte e pressioni medie, anche di aria contenente in basse quantità segatura, trucioli vari, materiali granulari, ad esclusione di materiali filamentosi. All'interno del programma SECURAIR® trovano ad esempio utilizzo per l'aspirazione da bracci autoportanti (quando non già dotati di aspiratore a bordo) o per realizzare aspirazioni con le cappe industriali ; inoltre i ventilatori centrifughi possono essere completati da una serie di accessori SECUREAIR (La foto prodotto si riferisce alla versione completa di tutti gli accessori) progettati per facilitarne l'installazione:

- raccordi circolari su aspirazione e mandata, risolvono la problematica di collegare i ventilatori alle tubazioni dell'impianto

- telaio di base zincato per installazione a terra, completo di ammortizzatori per ridurre le vibrazioni trasmesse

- staffa in acciaio zincato per fissaggio a parete, completa di ammortizzatori per ridurre le vibrazioni trasmesse

- giunti antivibranti su aspirazione e mandata, per ridurre le vibrazioni trasmesse alle tubazioni dell'impianto

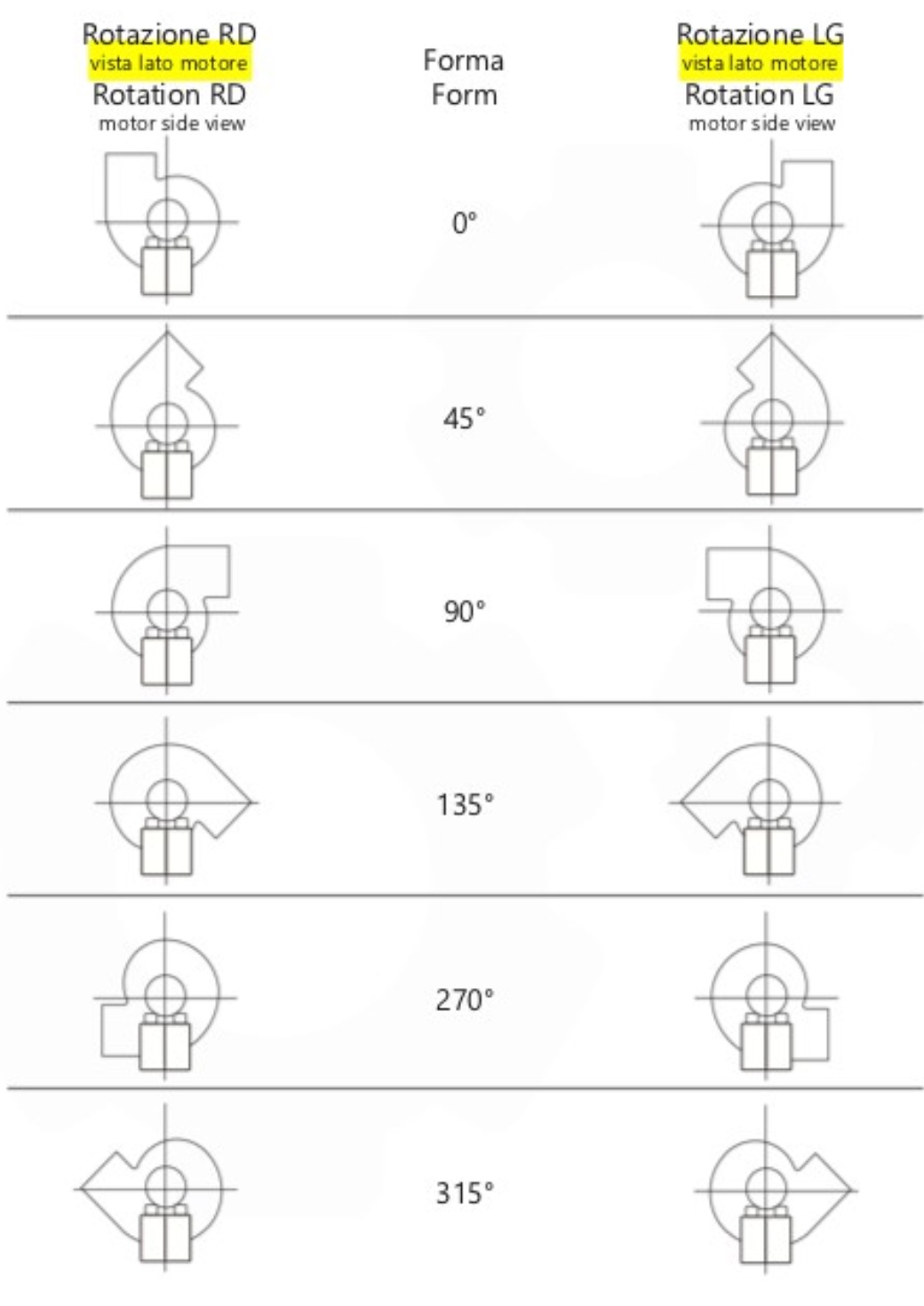

Ricordiamo che in fase di ordine per tutti i ventilatori centrifughi è necessario stabilire il senso di rotazione della girante, anche conosciuto come "orientamento". Guardando il ventilatore dal lato del motore elettrico, le possibili posizioni della bocca di mandata dell'aria sono definite, secondo normative internazionali, con una sigla alfanumerica in cui la parte letterale (RD - destro o LG-sinistro ) indica il senso di rotazione della girante e la parte numerica indica invece l’angolo in gradi di uscita del flusso d’aria dalla bocca di mandata.

Gli orientamenti disponibili sono 16, n.8 in senso orario (RD) e n.8 in senso antiorario (LG) ricordando che il senso di rotazione viene definito, in un ventilatore centrifugo, guardando il ventilatore dal lato del motore.

Una giusta scelta dell’orientamento è determinante perché il ventilatore lavori con la massima efficienza e per evitare turbolenze nelle tubazioni.

Il nostro ufficio tecnico è a disposizione per supportarvi nella scelta più corretta.

Dati tecnici

Codice Potenza (kW) Pressione utile (Pa) Peso (kg) Q max (mc/h) RPM (rpm)
- SVF250203700000 0,37 860 26 1080 2820
- SVF280205500000 0,55 1140 30 1440 2820
- SVF310201100000 1,1 1520 42 2160 2820
- SVF350202200000 2,2 1960 62 2880 2820
- SVF400200400000 4 2510 90 4320 2820
- SVF450207500000 7,5 3290 107 8000 2820

Dimensioni

Codice B H I Ø M Ø R H1 H2 Q J Ø
- SVF250203700000 396 315 121 195 26 195 315 48 203 205
- SVF280205500000 414 375 121 195 26 195 375 48 203 228
- SVF310201100000 458 400 121 217 48 225 400 48 203 255
- SVF350202200000 530 450 133 251 60 255 450 58 234 285
- SVF400200400000 606 500 197 283 52 285 500 34 289 320
- SVF450207500000 673 560 237 345 64 320 560 44 337 360

Accessori

  Nome Codice Prezzo
Quadro elettrico per avviamento ventilatori QED000000000000
A partire da:
480,00 538,00 585,00 585,00 635,00 782,00 938,00 1.074,00 1.105,00 1.164,00 1.269,00 1.525,00 1.703,00 1.868,00 2.014,00
Basamento per ventilatori centrifughi SVM-R-F SVMRF000000BSV0
A partire da:
208,00 212,00 217,00 225,00 275,00 338,00 388,00
Quadro elettrico con inverter per regolazione ventilatori QEI000000000000
A partire da:
1.186,00 1.328,00 1.541,00 1.628,00 1.883,00 2.088,00 2.378,00 2.628,00 3.195,00
Staffa a parete per ventilatori centrifughi SVM-R-F SVMRF000000SPV0
A partire da:
192,00 202,00 212,00 225,00 258,00 305,00 388,00
Coppia raccordi per ventilatori centrifughi SVM-R-F SVMRF000000RAP0
A partire da:
192,00 202,00 210,00 222,00 237,00 258,00 288,00
Raccordo circolare premente per ventilatori SVM-R-F SVMRF000000RPR0
A partire da:
110,00 117,00 122,00 127,00 138,00 145,00 158,00
Carter copri motore per ventilatori SVM-R-F SVMRF000000CMT0
A partire da:
55,00 58,00 69,00 75,00 79,00 88,00
Giunto antivibrante premente per ventilatori SVM-R-F SVMRF000000GAP0
A partire da:
56,00 58,00 70,00 80,00 82,00 98,00 110,00
Giunto antivibrante aspirante per ventilatori SVM-R-F SVMRF000000GAS0
A partire da:
56,00 58,00 70,00 80,00 82,00 98,00 110,00
Raccordo circolare aspirante per ventilatori SVM-R-F SVMRF000000RAS0
A partire da:
98,00 102,00 108,00 112,00 125,00 138,00 158,00
