Ventilatori centrifughi industriali SVM

cod. SVM000000000000   7 giorni
Settori: Componenti per impianti, Gas di scarico, Saldatura, Ventilazione, Molatura
Applicazioni: Fissa
Problematiche: Odori Gas di scarico Fumi Polveri

Ventilatori centrifughi industriali con girante a pale rovesce serie SVM

Seleziona uno dei modelli disponibili
Codice Variante SKU Prezzo Prezzo in offerta Prodotti Nome Tempo di consegna Tabella Dati tecnici Diametro braccio Tipo braccio Lunghezza braccio Tipo banco Lunghezza MT Lunghezza mm Diametro Tipo cartuccia Superficie filtrante Q max Tubi di aspirazione ATEX Cartucce / Filtri Motore Watt Torrino Ventilatore Tipo Ventilatore Potenza motore Misura cm Misura mm Colore Lunghezza cavo Pressione max Spessore Diam. interno x Diam. esterno mm Efficienza Confezione Peso eff. % RPM Ampere max Avviamento Custodia dim Tabella dimensioni Variante attiva Prezzo
SVM250203700000 468 Ventilatore centrifugo SVM 250/2 0,37kw orient da def 7 1370 0.37 970 1 468,00 €
SVM280207500000 560 Ventilatore centrifugo SVM 280/2 0,75kw orient da def 7 1800 0.75 1220 1 560,00 €
SVM310201500000 682 Ventilatore centrifugo SVM 310/2 1,5kw orient da def 12 2500 1.5 1640 1 682,00 €
SVM350202200000 807 Ventilatore centrifugo SVM 350/2 2,2kw orient da def 7 3960 2.2 2040 1 807,00 €
SVM400200400000 1118 Ventilatore centrifugo SVM 400/2 4kw orient da def 7 6120 4 2850 1 1.118,00 €
SVM450207500000 1593 Ventilatore centrifugo SVM 450/2 7,5kw orient da def 7 7920 7.5 3460 1 1.593,00 €

Approfondimento

I ventilatori centrifughi industriali con girante a pale rovesce serie SVM sono così realizzati:

- coclea in acciaio corredata di attacchi a flangia sulle bocche aspirante e premente, con struttura interamente elettrosaldata e verniciata a polveri di colore blu

- sedia per sostegno gruppo motore-girante collegata alle coclea con placca imbullonata per estrazione rapida girante in caso di manutenzione

- girante in acciaio elettrosaldata, equilibrata staticamente e dinamicamente con mozzo in ghisa con pale piane a marcia rovescia

- motore elettrico adatto al montaggio in esterno, può essere gestito da inverter trifase.

Vengono proposti a magazzino in 7 grandezze dal 250 al 450 tutti con motori 2 poli, ma sono disponibili anche fino al diametro 1000 con motori a 4 o 6 poli.

Applicazione

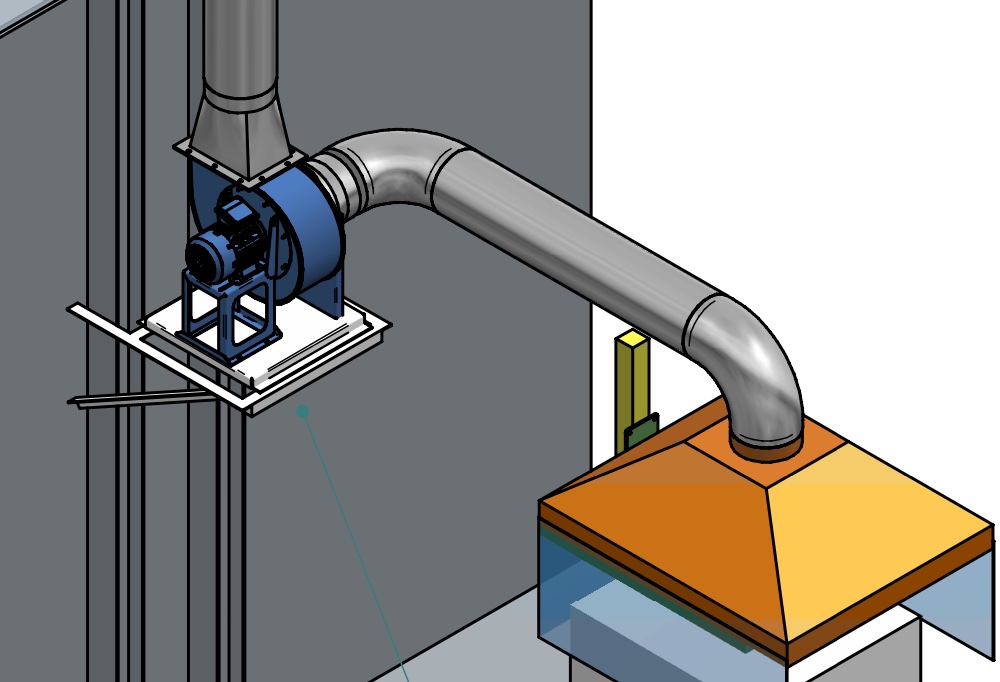

Per aspirazione e trasporto di aria pulita o polverosa, con portate basse-medie-alte e pressioni basse-medie, segatura, trucioli vari, materiali granulari, ad esclusione di materiali filamentosi. All'interno del programma SECURAIR® trovano ad esempio utilizzo per l'aspirazione da bracci autoportanti (quando non già dotati di aspiratore a bordo) o per realizzare aspirazioni con le cappe industriali come da immagine sotto.

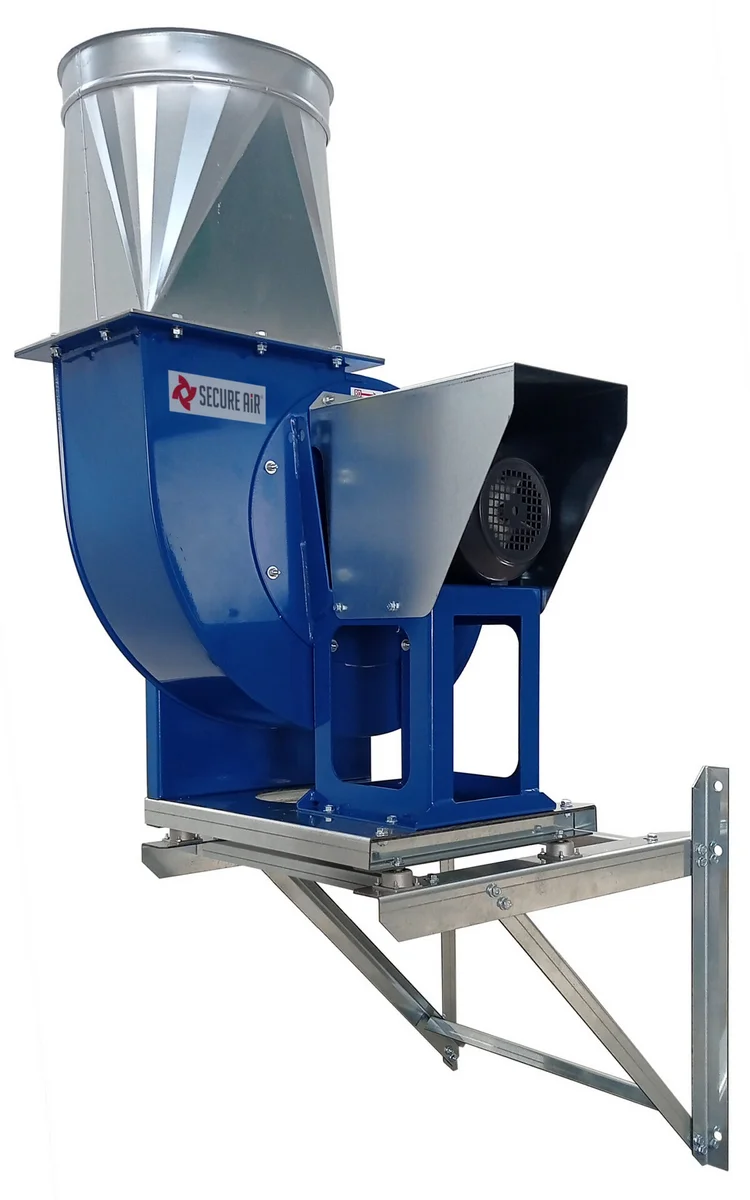

I ventilatori centrifughi possono essere completati da una serie di accessori SECUREAIR (La foto prodotto si riferisce alla versione completa di tutti gli accessori) progettati per facilitarne l'installazione. :

- raccordi circolari su aspirazione e mandata, risolvono la problematica di collegare i ventilatori alle tubazioni dell'impianto

- telaio di base zincato per installazione a terra, completo di ammortizzatori per ridurre le vibrazioni trasmesse

- staffa in acciaio zincato per fissaggio a parete, completa di ammortizzatori per ridurre le vibrazioni trasmesse

- giunti antivibranti su aspirazione e mandata, per ridurre le vibrazioni trasmesse alle tubazioni dell'impianto

Ricordiamo che in fase di ordine per tutti i ventilatori centrifughi è necessario stabilire il senso di rotazione della girante, anche conosciuto come "orientamento". Guardando il ventilatore dal lato del motore elettrico, le possibili posizioni della bocca di mandata dell'aria sono definite, secondo normative internazionali, con una sigla alfanumerica in cui la parte letterale (RD - destro o LG-sinistro ) indica il senso di rotazione della girante e la parte numerica indica invece l’angolo in gradi di uscita del flusso d’aria dalla bocca di mandata.

Gli orientamenti disponibili sono 16, n.8 in senso orario (RD) e n8 in senso antiorario 8LG) ricordando che il senso di rotazione viene definito, in un ventilatore centrifugo, guardando il ventilatore dal lato del motore.

Una giusta scelta dell’orientamento è determinante perché il ventilatore lavori con la massima efficienza e per evitare turbolenze nelle tubazioni.

Il nostro ufficio tecnico è a disposizione per supportarvi nella scelta più corretta.

Dati tecnici

Codice Potenza (kW) Pressione utile (Pa) Liv son (Db (A)) Q max (mc/h) RPM (rpm)
- SVM250203700000 0,37 970 59 1370 2820
- SVM280207500000 0,75 1220 61 1800 2850
- SVM310201500000 1,5 1640 65 2500 2920
- SVM350202200000 2,2 2040 68 3960 2920
- SVM400200400000 4 2850 71 6120 2940
- SVM450207500000 7,5 3460 73 7920 2940

Dimensioni

Codice
- SVM250203700000
- SVM280207500000
- SVM310201500000
- SVM350202200000
- SVM400200400000
- SVM450207500000

Accessori

  Nome Codice Prezzo
Basamento per ventilatori centrifughi SVM-R-F SVMRF000000BSV0
A partire da:
208,00 212,00 217,00 225,00 275,00 338,00 388,00
Staffa a parete per ventilatori centrifughi SVM-R-F SVMRF000000SPV0
A partire da:
192,00 202,00 212,00 225,00 258,00 305,00 388,00
Coppia raccordi per ventilatori centrifughi SVM-R-F SVMRF000000RAP0
A partire da:
192,00 202,00 210,00 222,00 237,00 258,00 288,00
Raccordo circolare premente per ventilatori SVM-R-F SVMRF000000RPR0
A partire da:
110,00 117,00 122,00 127,00 138,00 145,00 158,00
Raccordo circolare aspirante per ventilatori SVM-R-F SVMRF000000RAS0
A partire da:
98,00 102,00 108,00 112,00 125,00 138,00 158,00
Giunto antivibrante premente per ventilatori SVM-R-F SVMRF000000GAP0
A partire da:
56,00 58,00 70,00 80,00 82,00 98,00 110,00
Giunto antivibrante aspirante per ventilatori SVM-R-F SVMRF000000GAS0
A partire da:
56,00 58,00 70,00 80,00 82,00 98,00 110,00
Quadro elettrico per avviamento ventilatori QED000000000000
A partire da:
480,00 538,00 585,00 585,00 635,00 782,00 938,00 1.074,00 1.105,00 1.164,00 1.269,00 1.525,00 1.703,00 1.868,00 2.014,00
Quadro elettrico con inverter per regolazione ventilatori QEI000000000000
A partire da:
1.186,00 1.328,00 1.541,00 1.628,00 1.883,00 2.088,00 2.378,00 2.628,00 3.195,00

documentazione

Scheda tecnica (SecureAir_SP_SVM000000000000_2023_05_31_it.pdf)
